AHR
Описание

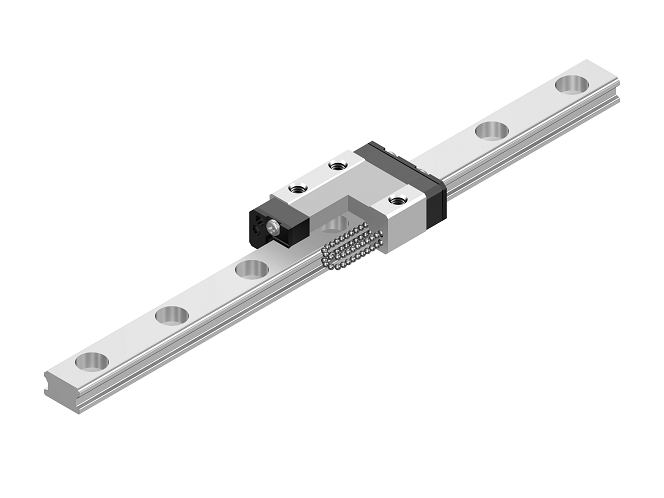

Тип AHR е високоскоростна сачмена направляваща, разработена специално за приложения с високи ускорения, високи скорости и висока точност.
Серията е предназначена основно за съвременно оборудване в полупроводниковата индустрия, където производителността и динамиката на движение са от решаващо значение.
AHR представлява миниатюрна LM направляваща със:
- четириредова конструкция със сачми;
- контактен ъгъл 45°;
- еднаква товароносимост в четири посоки;
- новоразработена система за циркулация на сачмите;
- ниско съпротивление при движение.
Конструкцията използва четири кръгови канала и двуточков контакт между сачмите и каналите, което намалява триенето и подобрява плавността на движение.
Направляващата е проектирана за скорости до 5 m/s и ускорения до 300 m/s², като същевременно осигурява дълъг експлоатационен живот.
Предлага се в размери:
- AHR 9
- AHR 12
- AHR 15
И в няколко варианта на танкети:
- AHR-S (къса танкета)
- AHR-M (стандартна танкета)
- AHR-N (удължена танкета)
Имате въпроси? Ние сме на разположение!
Области на приложение
Тип AHR е разработена за високодинамични системи и се използва широко в:
- машини за производство на полупроводници;
- оборудване за монтаж на електронни компоненти;
- системи за бързо позициониране;
- прецизни роботи;
- автоматизирани производствени линии;
- високоскоростни XY-платформи;
- измервателна и инспекционна техника;
- медицинско оборудване с висока точност.
Предимства
1. Високи скорости и ускорения
- основното предимство на AHR е способността ѝ да работи при много високи ускорения и скорости без загуба на точност. Новата система за циркулация на сачмите повишава устойчивостта на динамични натоварвания.
2. Ниско съпротивление при движение
- четириредовата конструкция с двуточков контакт намалява триенето между търкалящите елементи и каналите. Това подобрява работата на сервоуправлението и намалява необходимата мощност на задвижването.
3. Висока точност на позициониране
- плавното движение и намалените вибрации позволяват по-добра повторяемост и точност при високоскоростни операции.
4. Намалено „waving“ явление
- благодарение на четирите реда търкалящи елементи и увеличения брой активни сачми се намалява характерното микроколебание по време на движение, което подобрява качеството на обработката и измерването.
5. Еднаква товароносимост в четири посоки
- сачмите са разположени така, че направляващата поема еднакво добре натоварвания в радиална, обратна радиална и странична посока, което позволява монтаж във всяка ориентация.
6. Съвместимост с други миниатюрни направляващи
- монтажните размери са съвместими с много съществуващи миниатюрни направляващи с готически профил на каналите, което улеснява подмяната и модернизацията на оборудването.
