BIF-V

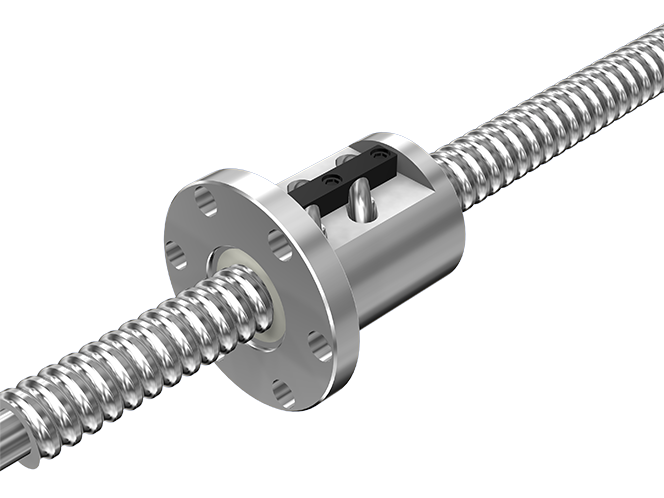

Сачмено-винтова двойка тип BIF-V
Сачмено-винтова двойка тип BIF-V

Описание

Тип BIF-V е високоточна сачмено-винтова двойка.

Тя преобразува въртеливото движение на двигателя в прецизно линейно движение с много висока ефективност и минимални загуби от триене.

Серията BIF-V е разработена за високоскоростни и високоточни приложения, при които се изискват плавност на движението и липса на луфт.

BIF-V използва:

  • прецизно шлифован винт и гайка със сачми.
  • предварително натягане (preload), при което аксиалният луфт е под нулата.
  • Offset preload конструкция за повишена твърдост и точност.
  • компактна гайка с плавна циркулация на сачмите.
  • подобрена високоскоростна работа спрямо стандартния модел BIF.

Серията се предлага в два основни варианта:

  • серия: BIF-V Small
  • диаметър на винта: 16–32 mm
  • серия: BIF-V Medium
  • диаметър на винта: 25–50 mm

DN стойността достига:

  • 100 000 за малките размери;
  • 130 000 за средните размери.
Към техническата информация и документи
Допълнителна информация след влизане
Вход

Имате въпроси? Ние сме на разположение!

Румен Миразчийски

Румен Миразчийски

Продуктов мениджър

+35932349867 +359885131001 rumen.mirazchiyski@hennlich.bg

Документи

BIF-V.pdf 829 KB

Предимства

1. Висока точност

  • благодарение на предварителното натягане се елиминира почти напълно обратният луфт, което осигурява много точни повторяеми движения.

2. Висока твърдост

  • преднатягането повишава коравината на системата и намалява деформациите при натоварване.

3. Висока скорост

  • подобрената конструкция позволява по-високи DN стойности и по-високи обороти в сравнение със стандартните модели BIF.

4. Плавно движение

  • търкалящото триене между сачмите и каналите осигурява равномерно движение с ниски вибрации.

5. Висока ефективност

  • КПД на сачмено-винтовите механизми обикновено достига около 90–98%, което намалява необходимата мощност на двигателя.

6. Дълъг експлоатационен живот

  • контактът чрез търкаляне води до по-малко износване в сравнение с плъзгащите винтови механизми.

Области на приложение

Тип BIF-V се използват в машини и системи, където е необходима висока точност на позициониране:

1. Машиностроене

  • CNC фрезови машини
  • CNC стругове
  • шлифовъчни машини

2. Автоматизация

  • роботизирани системи
  • линейни модули и оси
  • системи за монтаж и сглобяване

3. Електронна индустрия

  • машини за производство на полупроводници
  • оборудване за прецизно позициониране

4. Измервателна техника

  • координатно-измервателни машини
  • лабораторни автоматизирани системи

THK определя BIF-V като серия за прецизно позициониране и високоскоростно движение, което я прави особено подходяща за CNC и сервозадвижвани оси.
