BNF-V

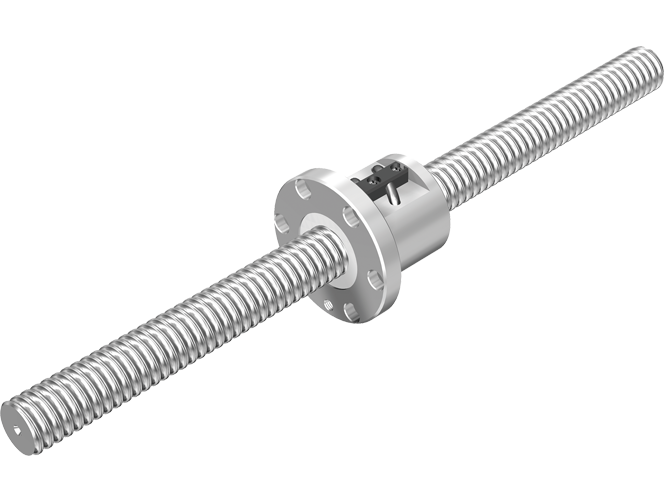

Сачмено-винтова двойка тип BNF-V
Описание
Тип BNF-V е прецизна сачмено-винтова двойка от серията прецизни без сепаратор (Full Ball).
Това е компактен модел в гамата, използващ единична гайка без предварително натягане.
Гайката е проектирана за лесен монтаж чрез отворите във фланеца.
Конструкцията на BNF-V включва:
- прецизен винт със сачмена циркулация.
- единична фланцова гайка.
- конструкция без предварително натягане.
- система за връщане на сачмите тип Return-Piece или Return-Pipe в зависимост от размера.
- оптимизация за високоскоростна работа и прецизно линейно позициониране.
Серията се предлага с диаметри на винта:
- 16, 20, 25, 28, 32, 36, 40, 45 и 50 mm.
Скоростни характеристики
BNF-V е усъвършенствана версия на модела BNF с подобрени DN стойности:
- DN = 100 000 за малките размери;
- DN = 130 000 за средните и големите размери.
Допълнителна информация след влизане
Имате въпроси? Ние сме на разположение!
Области на приложение
Тип BNF-V се използват в системи, където се изискват висока скорост и добра точност, но не е необходима максимална твърдост или нулев луфт.
1. Машиностроене
- CNC машини с умерени натоварвания;
- пробивни и фрезови машини;
- автоматизирани производствени линии.
2. Индустриална автоматизация
- линейни задвижвания;
- позициониращи системи;
- транспортни и манипулационни устройства.
3. Роботика
- оси за преместване;
- системи за подаване и сглобяване.
4. Измервателна техника
- оборудване за контрол и инспекция;
- автоматизирани измервателни устройства.
Предимства
1. Компактна конструкция
- използването на единична гайка прави BNF-V по-компактен от моделите с двойна гайка като BNFN-V. Това улеснява интегрирането в ограничени пространства.
2. Висока скорост
- подобрените DN стойности позволяват работа при по-високи обороти и по-бързи линейни движения в сравнение със стандартния модел BNF.
3. Висока ефективност
- търкалящото триене между сачмите и винта осигурява много по-висок КПД в сравнение с плъзгащите винтови механизми.
4. Плавно движение
- сачмената циркулация намалява вибрациите и осигурява равномерно движение дори при високи скорости.
5. По-ниска цена
- поради по-простата конструкция с една гайка и липсата на preload, BNF-V обикновено е по-икономично решение от BIF-V и BNFN-V.
6. Лесен монтаж и поддръжка
- фланцовата гайка позволява бързо закрепване към машинната конструкция, а серията поддържа различни уплътнения, смазочни системи и защитни елементи.
