BNFN-V

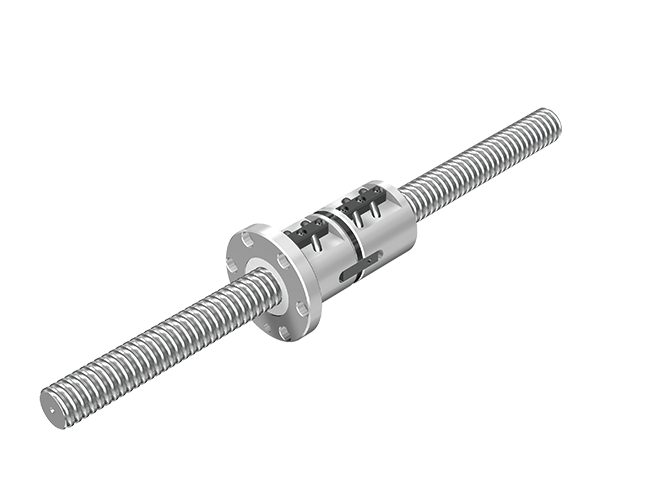

Сачмено-винтова двойка тип BNFN-V
Сачмено-винтова двойка тип BNFN-V

Описание

BNFN-V е прецизна сачмено-винтова двойка, предназначена за високоточни системи за линейно позициониране.

Това е един от най-разпространените модели на THK, използващ двойна гайка с предварително натягане чрез дистанционен елемент, което практически елиминира аксиалния луфт.

Конструкцията на BNFN-V включва:

  • прецизно шлифован винт.
  • двойна гайка с предварително натягане.
  • монтажен фланец с отвори за лесно закрепване.
  • система за циркулация на сачмите тип Return-Piece или Return-Pipe според размера.
  • конструкция, оптимизирана за високи скорости и висока твърдост.

Основната особеност на серията е, че предварителното натягане се създава между две гайки чрез дистанционер, което премахва луфта и повишава точността на позициониране.

Серията се предлага в два основни варианта:

  • серия: BNFN-V Small
  • диаметър на винта: 16, 28, 32 mm
  • серия: BNFN-V Medium
  • диаметър на винта: 28, 36, 40, 45, 50 mm

Максималните DN стойности достигат:

  • 100 000 за малките размери;
  • 130 000 за средните размери.
Към техническата информация и документи
Допълнителна информация след влизане
Вход

Имате въпроси? Ние сме на разположение!

Румен Миразчийски

Румен Миразчийски

Продуктов мениджър

+35932349867 +359885131001 rumen.mirazchiyski@hennlich.bg

Документи

BNFN-V.pdf 740 KB

Предимства

1. Практически нулев луфт

  • двойната гайка с предварително натягане премахва аксиалния луфт и осигурява много висока точност на позициониране.

2. Висока твърдост

  • предварителното натягане увеличава коравината на системата и намалява деформациите при натоварване, което е особено важно при CNC обработка.

3. Висока скорост на работа

  • моделът BNFN-V е подобрена версия на стандартния BNFN с увеличени DN стойности, което позволява по-високи обороти и по-бързи подавания.

4. Отлична повторяемост

  • благодарение на липсата на луфт и високата твърдост се постига изключително точно многократно позициониране.

5. Висока товароносимост

  • двойната гайка разпределя натоварването върху по-голям брой сачми, което увеличава експлоатационния ресурс и носимоспособността.

6. Дълъг експлоатационен живот

  • търкалящото триене между винта и сачмите намалява износването и осигурява дълъг срок на служба при правилно смазване.

Области на приложение

Тип BNFN-V се използва в машини и оборудване, където са необходими висока точност и повторяемост:

1. CNC машини

  • обработващи центри;
  • CNC фрези;
  • CNC стругове;
  • шлифовъчни машини.

2. Индустриална автоматизация

  • линейни оси;
  • роботизирани системи;
  • автоматизирани монтажни линии.

3. Прецизна техника

  • измервателни машини;
  • оптични и лабораторни системи;
  • оборудване за производство на електроника и полупроводници.
