BNS-V
Описание

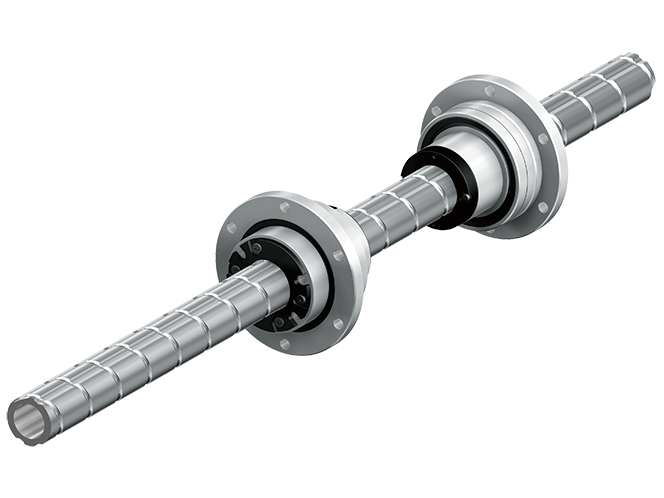

Тип BNS-V е нискоинерционна комбинирана система Ball Screw / Ball Spline.
Подобно на серията BNS-A, тя съчетава сачмен винт и сачмен шлиц в един вал, но е специално разработена за по-ниска инерция, по-висока динамика и по-кратки цикли на работа, особено в роботизирани системи.
Конструкцията на BNS-V включва:
Един вал с два профила:
- канал за сачмен винт (Ball Screw);
- канал за сачмен шлиц (Ball Spline).
- отделна гайка за винта и отделна гайка за шлица.
- вградени опорни лагери директно в гайките.
- ломпактна и олекотена конструкция.
- голяма стъпка (Large Lead) за високи скорости на преместване.
- конструкция без предварително натягане (No Preload).
Серията се предлага с диаметри на вала:
- 16 mm, 20 mm и 25 mm, като максималната DN стойност достига 100 000.
Принцип на работа:
BNS-V може да реализира три различни вида движение чрез управление на двете гайки:
1. Линейно движение
- при въртене само на гайката на винта валът се движи линейно без да се върти.
2. Ротационно движение
- при едновременно управление на двете гайки валът може да се върти около оста си без линейно преместване.
3. Спираловидно движение
- при въртене на шлицовата гайка валът извършва едновременно линейно и въртеливо движение.
Имате въпроси? Ние сме на разположение!
Области на приложение
Тип BNS-V е предназначена основно за високоскоростни автоматизирани системи:
1. Роботика
- SCARA роботи;
- хоризонтални шарнирни роботи;
- високоскоростни pick-and-place системи;
- Z-оси на роботи.
2. Автоматизация
- монтажни линии;
- автоматични товарачи;
- транспортни и позициониращи механизми;
- манипулатори за бързо преместване.
3. Машиностроене
- автоматични сменници на инструменти (ATC);
- специализирани CNC системи;
- многофункционални оси с комбинирано движение.
Предимства
1. Ниска инерция
- основното предимство на BNS-V е значително намалената маса и инерция спрямо предходните модели. Това позволява по-бързо ускорение и спиране.
2. По-кратко време на цикъла
- ниската инерция на Z-оста намалява времето за изпълнение на роботизираните операции и увеличава производителността на оборудването.
3. Комбинирано линейно и въртеливо движение
- един механизъм изпълнява функции, които иначе биха изисквали няколко отделни задвижвания.
4. Компактна конструкция
- външният диаметър и теглото са намалени спрямо серията BNS-A, което улеснява интеграцията в компактни машини и роботи.
5. Висока точност на позициониране
- сачмено-винтовият механизъм осигурява прецизно линейно позициониране, а шлицовата част гарантира точно въртеливо движение.
6. Висока твърдост
- вградените лагери и ъгловоконтактната конструкция осигуряват висока коравина и стабилност при натоварване.
7. Плавна и тиха работа
- конструкцията със сачми намалява триенето, вибрациите и шума при работа с високи скорости.
