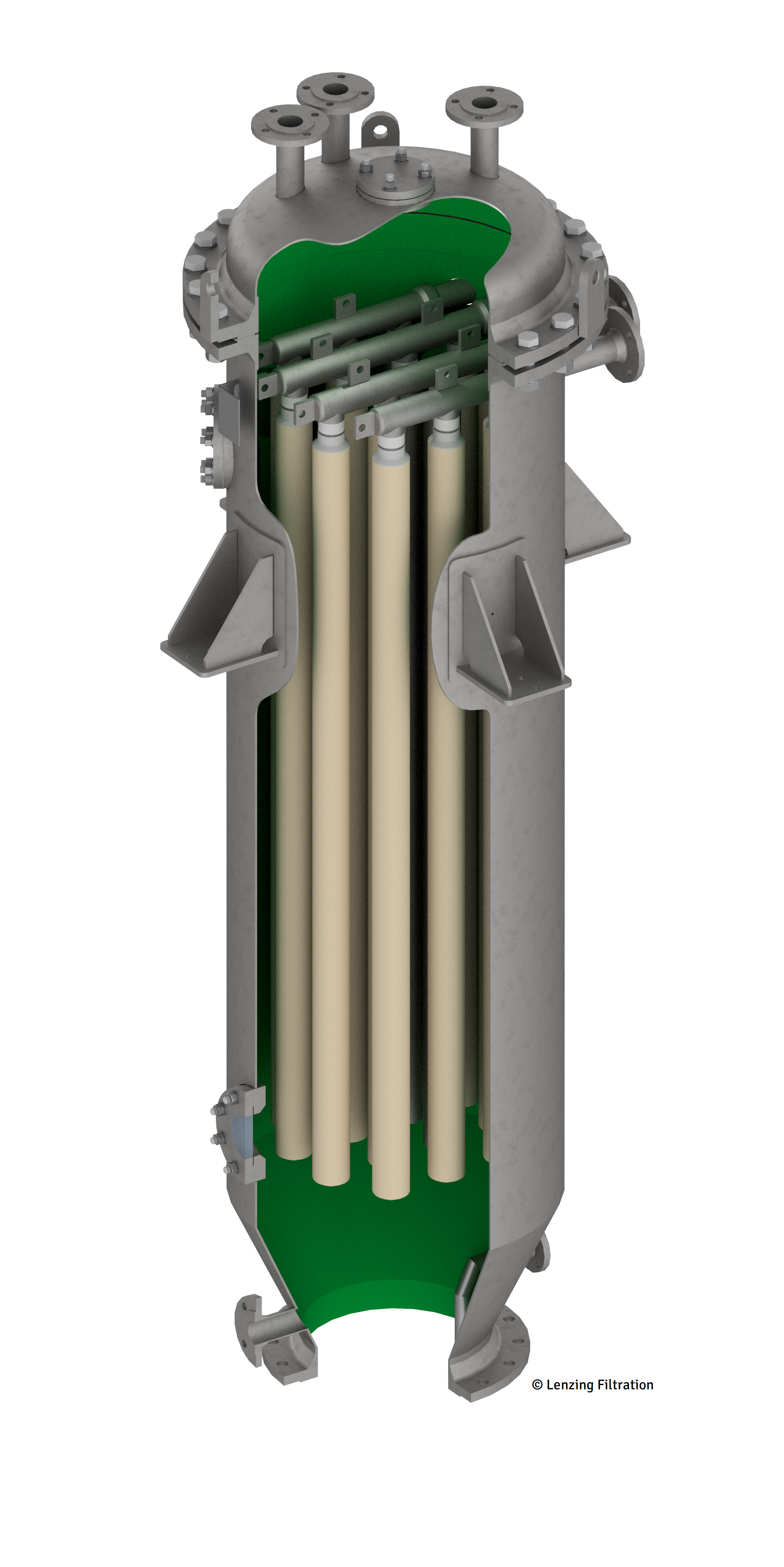

CakeFil със сух продуктoотвод

Описание

Филтрация

Нефилтрираната среда постъпва през входящия щуцер [1] в филтъра и се разпределя в подаващото пространство [2]. След това тя преминава през филтърния плат и филтърните елементи [3] отвън навътре и напуска елементите и филтъра през филтратния колектор [4]. Твърдите частици формират пропусклив „филтърен кейк“ върху плата.

Сушене на кейка

След изпразване на подаващото пространство [2] се подава въздух или процесен газ в посока на филтрацията, за да се отстрани по-голямата част от капилярната течност от филтърния кейк.

Опционално измиване на кейка

Може да се използва миеща течност за изпиране на кейка, последвано от повторно сушене.

Отделяне на кейка

Въздух се подава от страната на филтрата. Той раздува рязко филтърния маркуч и по този начин отделя кейка, който се изхвърля през долния вентил на сухи парчета. Всеки отделен филтратен регистър преминава през този процес последователно (при по-големи системи – по двойки).

Пълнене на филтъра / Почистване на плата

Филтърът се пълни през входящия щуцер [1]. Преди старта на филтрацията се подава въздух или газ през филтратния щуцер. Така течността се промушва през плата отвътре навън, в посока обратна на филтрацията. Този етап премахва остатъчните частици от порите на филтърния плат.
