Описание
Торсионните пружини са цилиндрични спирални пружини с постоянен диаметър и линейна характеристика на въртящия момент. Силата и въртящият момент се предават чрез рамената.
Производството се осъществява в съответствие с техническите изисквания за качество за студено формовани пружини DIN 2194 от неръждаема стомана 1.4310.

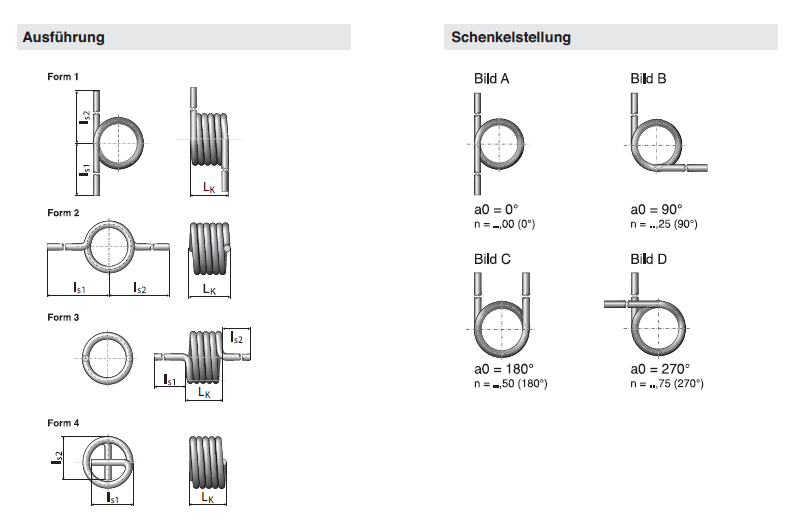

Рамената съответстват на форма 1 и са разположени според зададен ъгъл.
Tези пружини трябва да се натоварват по посока на навивките
Допълнителна информация след влизане
Имате въпроси? Ние сме на разположение!
Филтър продукти
Филтър
| Артикулен номер | n брой навивки | ls рамо (mm) | Схема за позиция на рамената | Di вътрешен Ø (mm) | d дебелина на тела (mm) | Mt - макс пруж. момент при завъртане α (Nmm/°) | Rmr твърдост (Nmm/°) | |
|---|---|---|---|---|---|---|---|---|
|
M04R20
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=5 |
5 | 20 | изп. 1, схема A | 3,9 | 0,4 | 10,56 | 0,06 |
Допълнителна информация след влизане
|
|
M04R21
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=5,25 |
5,25 | 20 | изп. 1, схема B | 3,9 | 0,4 | 10,56 | 0,06 |
Допълнителна информация след влизане
|
|
M04R22
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=5,5 |
5,5 | 20 | изп. 1, схема C | 3,9 | 0,4 | 10,56 | 0,06 |
Допълнителна информация след влизане
|
|
M04R23
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=5,75 |
5,75 | 20 | изп. 1, схема D | 3,9 | 0,4 | 10,56 | 0,05 |
Допълнителна информация след влизане
|
|
M04R32
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=7,5 |
7,5 | 20 | изп. 1, схема C | 3,9 | 0,4 | 10,56 | 0,04 |
Допълнителна информация след влизане
|
|
M04R40
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=8 |
8 | 20 | изп. 1, схема A | 3,9 | 0,4 | 10,56 | 0,04 |
Допълнителна информация след влизане
|
|
M04R50
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=11 |
11 | 20 | изп. 1, схема A | 3,9 | 0,4 | 10,56 | 0,03 |
Допълнителна информация след влизане
|
|
M04R60
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=15 |
15 | 20 | изп. 1, схема A | 3,9 | 0,4 | 10,56 | 0,02 |
Допълнителна информация след влизане
|
|
M05R20
Торсионна пружина от 1.4310 d=0,5 Di=5,9 n=5 |
5 | 25 | изп. 1, схема A | 5,9 | 0,5 | 19,63 | 0,1 |
Допълнителна информация след влизане
|
|
M05R21
Торсионна пружина от 1.4310 d=0,5 Di=5,9 n=5,25 |
5,25 | 25 | изп. 1, схема B | 5,9 | 0,5 | 19,63 | 0,1 |
Допълнителна информация след влизане
|
|
M05R22
Торсионна пружина от 1.4310 d=0,5 Di=5,9 n=5,5 |
5,5 | 25 | изп. 1, схема B | 5,9 | 0,5 | 19,63 | 0,09 |
Допълнителна информация след влизане
|
|
M05R23
Торсионна пружина от 1.4310 d=0,5 Di=5,9 n=5,75 |
5,75 | 25 | изп. 1, схема D | 5,9 | 0,5 | 19,63 | 0,09 |
