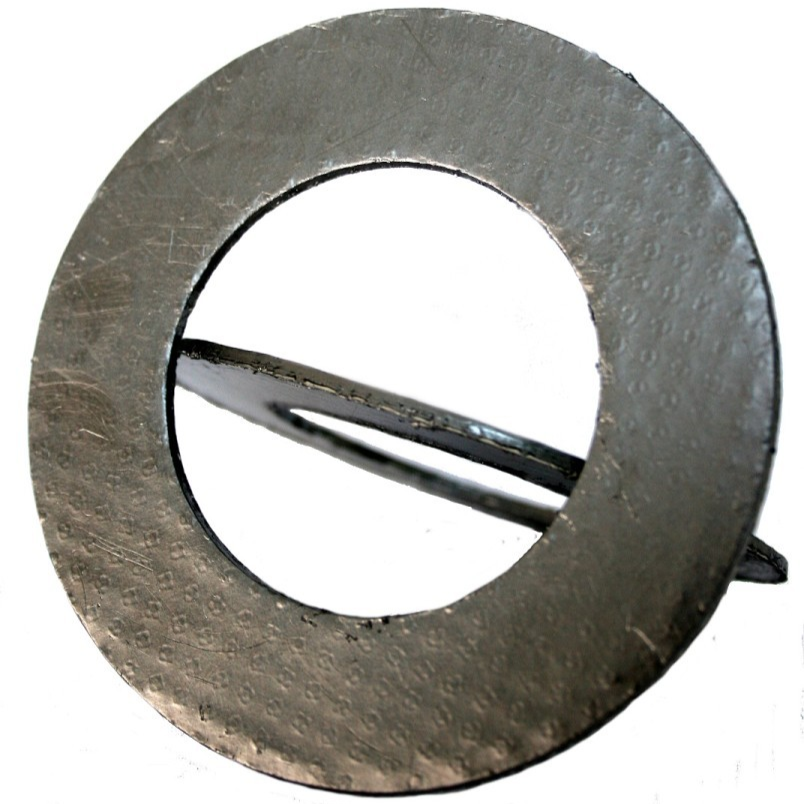

Графитната плоча с решетка e eкспандиран графитен лист, изработен от чист, експандиран, гъвкав графит с решетъчно ядро. Тези графитни листове са универсално приложими за газове и течности, химически устойчиви на повечето среди и предлагат отлична топлопроводимост. Те могат да се съхраняват за неопределено време, не изискват незалепващо покритие и са изключително устойчиви на температурни цикли.
| Артикулен номер | Външен диаметър (mm) | Вътрешен диаметър (mm) | Номинален диаметър ( DN ) | Материал | Номинално налягане ( PN ) (Bar) | |
|---|---|---|---|---|---|---|
|
00390018020-R-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 39x18x2 mm, DN10/PN6 |
39 | 18 | 10 | графитова плоча с метална армировка | 6 |
Допълнителна информация след влизане
|
|
00440022020-B-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 44x22x2 mm, DN15/PN6 |
44 | 22 | 15 | графитова плоча с метална армировка | 6 |
Допълнителна информация след влизане
|
|
00460018020-R-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 46x18x2 mm, DN10/PN10-40 |
46 | 18 | 10 | графитова плоча с метална армировка | 40 |
Допълнителна информация след влизане
|
|
00500022020-R-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 50x22x2 mm, DN15/PN10-40 |
50 | 22 | 15 | графитова плоча с метална армировка | 40 |
Допълнителна информация след влизане
|
|
00510022020-B-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 51x22x2 mm, DN15/PN10-40 |
51 | 22 | 15 | графитова плоча с метална армировка | 40 |
Допълнителна информация след влизане
|
|
00540027020-B-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 54x27x2 mm, DN20/PN6 |
54 | 27 | 20 | графитова плоча с метална армировка | 6 |
Допълнителна информация след влизане
|
|
00570043010-R-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 57x43x1 mm, DN25/PN10-40 |
57 | 43 | 25 | графитова плоча с метална армировка | 40 |
Допълнителна информация след влизане
|
|
00570043020-R-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 57x43x2 mm, DN25/PN10-40 |
57 | 43 | 25 | графитова плоча с метална армировка | 40 |
Допълнителна информация след влизане
|
|
00600028020-R-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 60x28x2 mm, DN20/PN10-40 |
60 | 28 | 20 | графитова плоча с метална армировка | 40 |
Допълнителна информация след влизане
|
|
00610027020-B-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 61x27x2 mm, DN20/PN10-40 |
61 | 27 | 20 | графитова плоча с метална армировка | 40 |
Допълнителна информация след влизане
|
|
00630035020-R-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 63x35x2 mm, DN25/PN6 |
63 | 35 | 25 | графитова плоча с метална армировка | 6 |
Допълнителна информация след влизане
|
|
00640034020-B-GE1520
Плоско уплътнение ( пръстен ) Grafit/Spießbl. 64x34x2 mm, DN25/PN6 |
64 | 34 | 25 | графитова плоча с метална армировка | 6 |
Допълнителна информация след влизане
|
Тези листове са особено подходящи за приложения, включващи изключително високи или ниски температури, контакт със силно корозивни и агресивни среди и чувствителни фланцови материали като емайл, стъкло и пластмаса. Те са идеални и за приложения с газ и пара.
