HRG
Описание

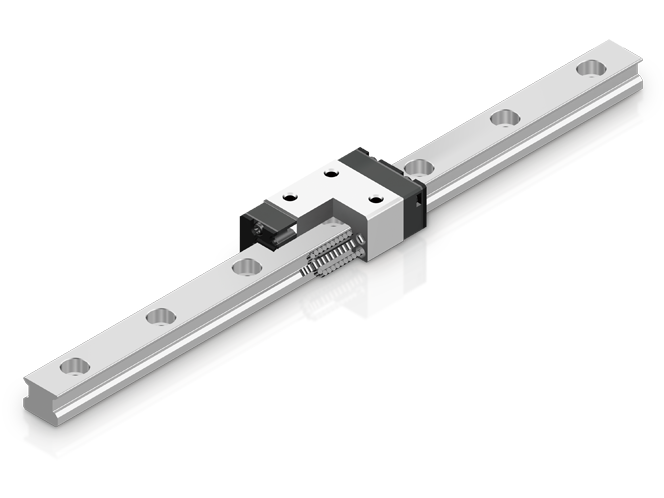

Тип HRG е високоточна ролкова линейна система, разработена от THK за приложения, при които са необходими компактни размери, висока твърдост и дълъг експлоатационен живот.
HRG е първата миниатюрна ролкова направляваща на THK и използва цилиндрични ролки вместо сачми като търкалящи елементи.
Конструкцията на HRG включва:
- направляваща релса;
- подвижна танкета (блок);
- цилиндрични ролки като търкалящи елементи;
- рециркулационна система за ролките.
Благодарение на контакта между ролките и каналите под ъгъл 45°, системата осигурява еднаква товароносимост в четирите основни направления (нагоре, надолу и в двете странични посоки).
Това позволява монтаж във всяка ориентация – хоризонтално, вертикално или обърнато.
Серията се предлага в размери:
- HRG8
- HRG10
- HRG12
Различни дължини на танкета (къси, стандартни и удължени версии).
Имате въпроси? Ние сме на разположение!
Области на приложение
Тип HRG се използват в машини и механизми, където пространството е ограничено, но се изискват висока точност и твърдост:
- машини за монтаж на електронни компоненти (SMT машини);
- оборудване за полупроводниковата индустрия;
- медицинска техника;
- измервателни и лабораторни системи;
- прецизни автоматизирани механизми;
- оптични и лазерни устройства;
- компактни роботизирани системи.
Предимства
1. Висока твърдост
- ролките осигуряват по-голяма контактна площ спрямо сачмените направляващи, което води до значително по-висока коравина и по-малки деформации при натоварване.
2. Дълъг експлоатационен живот
- поради линейния контакт между ролката и пътеката на търкаляне натоварването се разпределя по-равномерно и износването е по-малко. Това увеличава ресурса на направляващата.
3. Компактни размери
- HRG е най-малката ролкова направляваща в продуктовата гама на THK, което я прави подходяща за системи с ограничено монтажно пространство.
4. Еднаква товароносимост в четири посоки
- симетричната конструкция позволява възприемане на натоварвания от всички основни направления без загуба на работни характеристики.
5. Висока точност на движение
- ролковата система осигурява плавно движение, висока повторяемост на позиционирането и минимални отклонения, което е важно за прецизни машини.
6. Гъвкав монтаж
- може да работи в хоризонтално, вертикално, стеново или обърнато положение без съществено изменение на товароносимостта.
