Описание

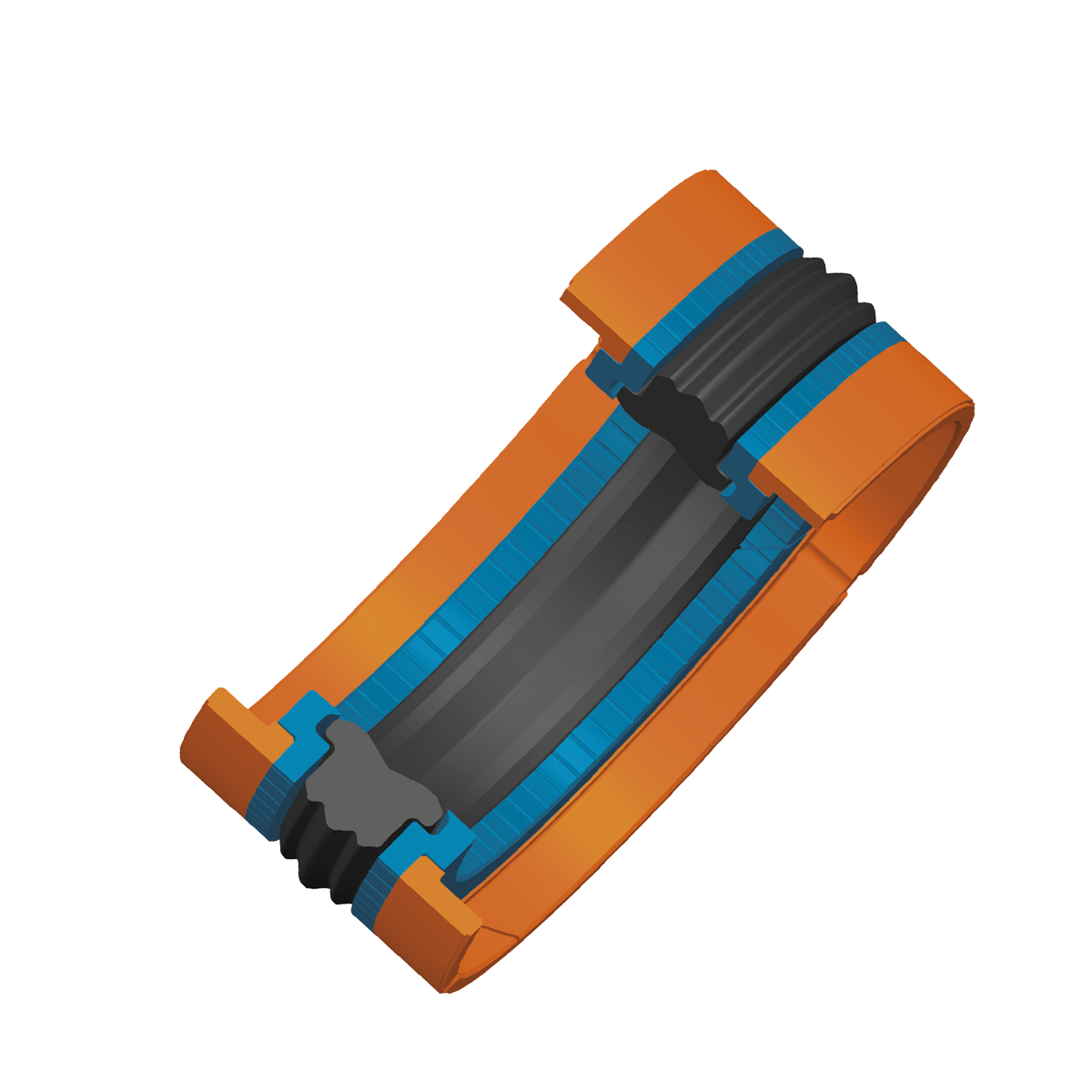

K780 е проектиран като двойнодействащ съставен уплътнител за еднокомпонентни бутални конструкции. Състои се от 5 части - профилен NBR пръстен, 2 бр. TPE опорни пръстени и 2 бр. Г-образни POM водещи пръстени.
Имате въпроси? Ние сме на разположение!

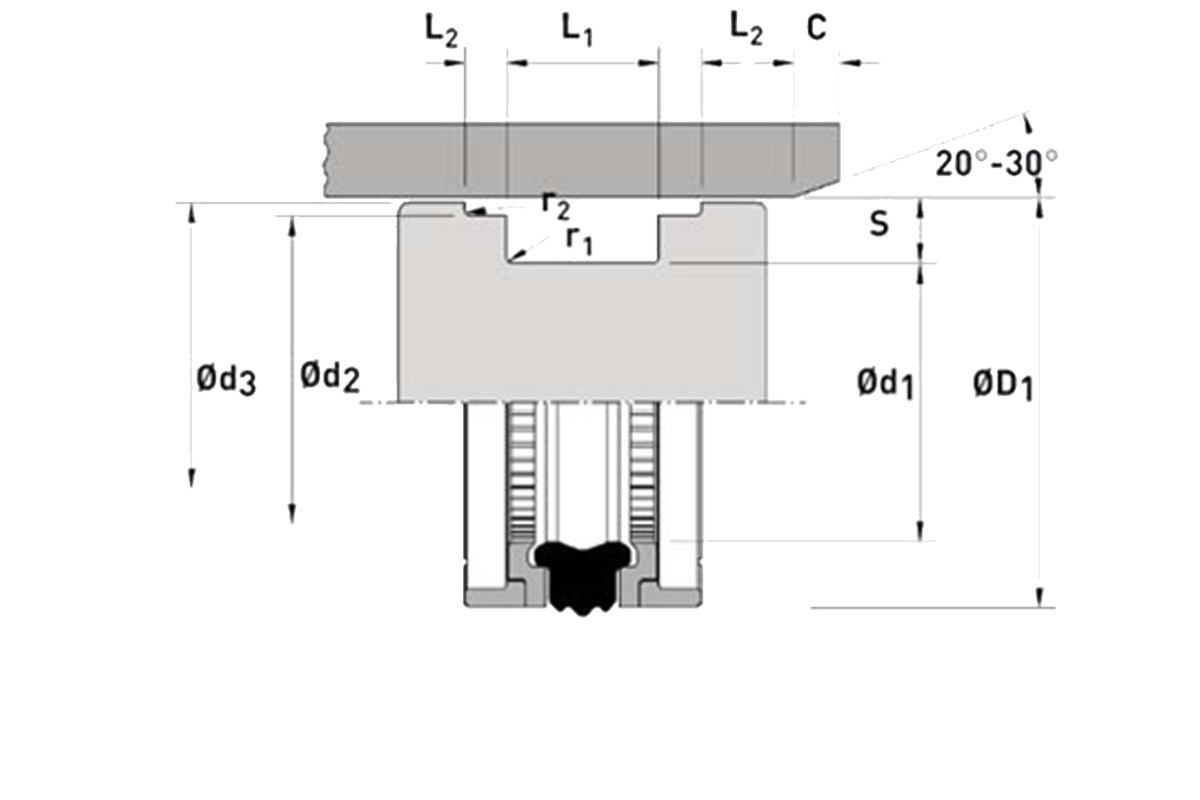

| Артикулен номер | Диам. на водача d2 (mm) | Дължина на водача L2 (mm) | Тип | Ширина на монтажния канал L1 (mm) | Външен диам. øD1 (mm) | Вътрешен диам. ød1 (mm) | |
|---|---|---|---|---|---|---|---|
|
5000110
NBR компакт бут. уплътнител K780-80x60x22,4/6,35 |
74,15 | 6,35 | K780 | 22,4 | 80 | 60 |
Допълнителна информация след влизане
|
|
5000120
NBR компакт бут. уплътнител K780-80x60x25/6,3 ISO |
75 | 6,3 | K780 | 25 | 80 | 60 |
Допълнителна информация след влизане
|
|
5000210
NBR компакт бут. уплътнител K780-70x50x22,4/6,35 |
64,2 | 6,35 | K780 | 22,4 | 70 | 50 |
Допълнителна информация след влизане
|
|
5000310
NBR компакт бут. уплътнител K780-75x55x22,4/6,35 |
69,2 | 6,35 | K780 | 22,4 | 75 | 55 |
Допълнителна информация след влизане
|
|
5000410
NBR компакт бут. уплътнител K780-85x65x22,4/6,35 |
79,15 | 6,35 | K780 | 22,4 | 85 | 65 |
Допълнителна информация след влизане
|
|
5000510
NBR компакт бут. уплътнител K780-90x70x22,4/6,35 |
84,15 | 6,35 | K780 | 22,4 | 90 | 70 |
Допълнителна информация след влизане
|
|
5000610
NBR компакт бут. уплътнител K780-95x75x22,4/6,35 |
89,15 | 6,35 | K780 | 22,4 | 95 | 75 |
Допълнителна информация след влизане
|
|
5000710
NBR компакт бут. уплътнител K780-45x29x18,4/6,35 |
40,4 | 6,35 | K780 | 18,4 | 45 | 29 |
Допълнителна информация след влизане
|
|
5000810
NBR компакт бут. уплътнител K780-50x34x18,4/6,35 |
45,4 | 6,35 | K780 | 18,4 | 50 | 34 |
Допълнителна информация след влизане
|
|
5000820
NBR компакт бут. уплътнител K780-50x34x20,5/3,1 |
46 | 3,1 | K780 | 20,5 | 50 | 34 |
Допълнителна информация след влизане
|
|
5000910
NBR компакт бут. уплътнител K780-55x39x18,4/6,35 |
50,36 | 6,35 | K780 | 18,4 | 55 | 39 |
Допълнителна информация след влизане
|
|
5000920
NBR компакт бут. уплътнител K780-55x39x20,5/3,1 |
51 | 3,1 | K780 | 20,5 | 55 | 39 |
Допълнителна информация след влизане
|
Монтаж
Каналът (жлебът) трябва да е чист, без стружки, ръбове или замърсявания. Проверяват се: диаметър, дълбочина, радиуси на ръбовете като всички остри ръбове по пътя на монтажа е необходимо да се скосят или заоблят. Отделните компоненти се монтират лесно чрез щракване върху буталото. За правилен монтаж е необходимо да се спазва следната последователност: oпорен пръстен (син) - уплътнителен пръстен с NBR профил (черен) - втори опорен пръстен (син) - Г-образни водещи пръстени (оранжеви). Опорните и водещите пръстени са срязани на 45°, което максимално улеснява монтажа в еднокомпонентните бутала.
Области на приложение
Условия на експлоатация
температурен обхват | v max. [m/s] | P max. [bar] |
-30°C / +100°C | 0,5 | 400 |
Предимства
Буталните уплътнители от пет части K780 са отличен избор за хидравлични бутални конструкции. Комбинацията от материали NBR/TPE/POM и наличието на три уплътнителни ръба по външния диаметър осигуряват на комплекта отлично динамично и статично уплътняване с намалено триене и отлична износоустойчивост. Уплътнителният NBR пръстен е подсигурен от опорни и водещи пръстени, снабдени с канали за разтоварване на налягането, чрез които се оптимизира разпределението на товара. K780 е приложим за медии на основата на минерални масла, вода и водно-маслени смеси (HFA, HFB). Химичната поносимост към HFC- и HFD-течности следва да се изпробва за всеки конкретен случай.
