LBG
Описание

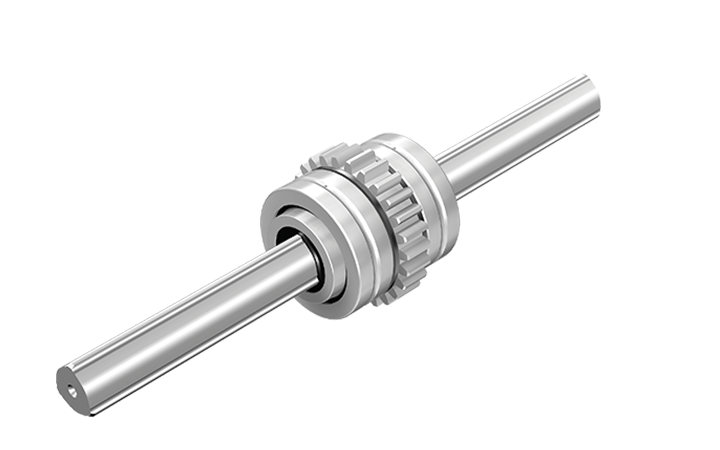

Тип LBG представлява сачмен шлицов елемент (ball spline) с интегрирана възможност за едновременно линейно и въртеливо движение.
Това е ротационен тип с вградени зъбен венец (gear) на фланеца и специални лагери в шлицовата гайка.
Основни технически характеристики:
- комбинира линеен и въртящо‑задвижваш механизъм в една система
- има зъбен венец по фланеца на гайката, който позволяват директно предаване на въртящ момент
- ротационен тип със зъбен венец: въртене с фиксиран момент и линеен ход
- достъпни варианти с твърд или кух шлицов вал
- диаметър на шлицевия вал (примерни): 20 – 85 mm
- основни товарни показатели (примерни): динамично 9.4 – 119 kN и статично 20.1 – 213 kN
- интегрирани радиални и осеви лагери в гайката за допълнителна устойчивост
Това е компактно устройство, което комбинира силовото предаване на въртящ момент с линейно о водене с висока точност, поради което се счита за специализиран компонент в механичните системи.
Имате въпроси? Ние сме на разположение!
Области на приложение
Тип LBG се използва в приложения, при които едновременно се изискват:
- линеен прецизен превод
- въртящ момент и контрол на ъгъла
Типични приложения:
- автоматизирани задвижващи механизми (например линейно‑ротационни модули)
- роботични стави и механизми, където едновременно се извършва въртеливо и линеарно движение
- мехатронни задвижвания, например в специализирани машини
- системи за подаване, позициониране и захват, където едновременно движение и въртене се изискват
- прецизни транслационни задвижвания, нуждаещи се от въртящ момент за завъртане на инструмент или компонент
Това устройство е полезно там, където е нежелателно или трудно да се разделят линейното и въртящото движение с отделни механизми.
Предимства
1. Комбинирано движение
- позволява линеен ход и въртене в една интегрирана система, което опростява механичната конструкция и намалява броя на свързващите компоненти
2. Ефективно предаване на въртящ момент
- вградения зъбен венец лагерите осигуряват стабилно предаване на въртящ момент, което се използва директно за управление на въртящи се елементи
3. Висока товароносимост
- конструкцията с интегрирани лагери и сачмени елементи осигурява високи динамични и статични натоварвания, което е важно при механични натоварвания в линейни и въртящи режими
4. Компактност
- комбинирането на линейно и ротационно движение в един компонент намалява нуждата от допълнителни механични групи и места за монтаж
5. Повишена точност
- THK използва доказани сачмени технологии, което гарантира качествено контролирано движение с висока точност и повторяемост в системата
6. Многопосочно натоварване
- системата може да издържа радиално, осево и въртящо натоварване благодарение на интегрираните лагерни елементи, което е предимство при комплексни механични движения.
