Ляво навита торсионна пружина
Торсионна пружина ляво навита
Торсионна пружина ляво навита
Описание
Торсионните пружини са цилиндрични спирални пружини с постоянен диаметър и линейна характеристика на въртящия момент. Силата и въртящият момент се предават чрез рамената.
Производството се осъществява в съответствие с техническите изисквания за качество за студено формовани пружини DIN 2194 от неръждаема стомана 1.4310.

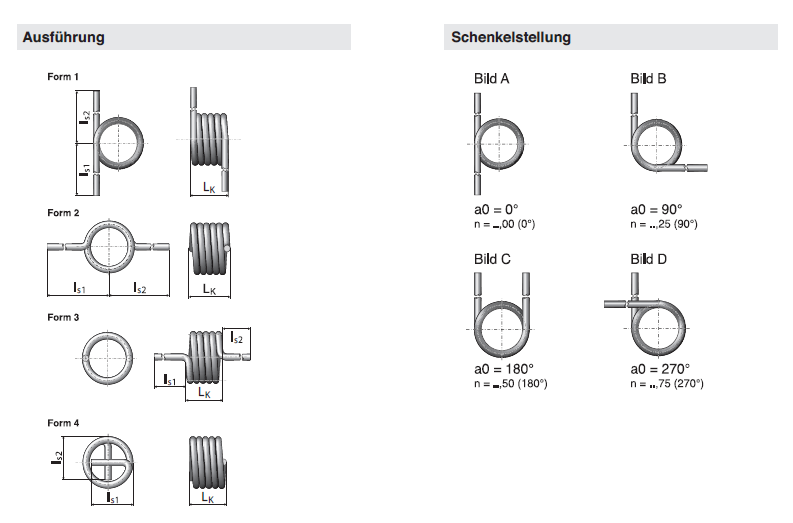

Рамената съответстват на форма 1 и са разположени според зададен ъгъл.
Tези пружини трябва да се натоварват по посока на навивките
Допълнителна информация след влизане
Имате въпроси? Ние сме на разположение!
Филтър
Филтър продукти
Rmr твърдост
ls рамо
Схема за позиция на рамената
d дебелина на тела
Mt - макс пруж. момент при завъртане α
n брой навивки
Di вътрешен Ø
| Артикулен номер | Rmr твърдост (Nmm/°) | ls рамо (mm) | Схема за позиция на рамената | d дебелина на тела (mm) | Mt - макс пруж. момент при завъртане α (Nmm/°) | n брой навивки | Di вътрешен Ø (mm) | |
|---|---|---|---|---|---|---|---|---|
|
M04L20
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=5 |
0,06 | 20 | изп. 1, схема A | 0,4 | 10,56 | 5 | 3,9 |
Допълнителна информация след влизане
|
|
M04L21
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=5,25 |
0,06 | 20 | изп. 1, схема B | 0,4 | 10,56 | 5,25 | 3,9 |
Допълнителна информация след влизане
|
|
M04L22
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=5,5 |
0,06 | 20 | изп. 1, схема C | 0,4 | 10,56 | 5,5 | 3,9 |
Допълнителна информация след влизане
|
|
M04L23
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=5,75 |
0,05 | 20 | изп. 1, схема D | 0,4 | 10,56 | 5,75 | 3,9 |
Допълнителна информация след влизане
|
|
M04L32
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=7,5 |
0,04 | 20 | изп. 1, схема C | 0,4 | 10,56 | 7,5 | 3,9 |
Допълнителна информация след влизане
|
|
M04L40
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=8 |
0,04 | 20 | изп. 1, схема A | 0,4 | 10,56 | 8 | 3,9 |
Допълнителна информация след влизане
|
|
M04L50
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=11 |
0,03 | 20 | изп. 1, схема A | 0,4 | 10,56 | 11 | 3,9 |
Допълнителна информация след влизане
|
|
M04L60
Торсионна пружина от 1.4310 d=0,4 Di=3,9 n=15 |
0,02 | 20 | изп. 1, схема A | 0,4 | 10,56 | 15 | 3,9 |
Допълнителна информация след влизане
|
|
M05L20
Торсионна пружина от 1.4310 d=0,5 Di=5,9 n=5 |
0,1 | 25 | изп. 1, схема A | 0,5 | 19,63 | 5 | 5,9 |
Допълнителна информация след влизане
|
|
M05L21
Торсионна пружина от 1.4310 d=0,5 Di=5,9 n=5,25 |
0,1 | 25 | изп. 1, схема B | 0,5 | 19,63 | 5,25 | 5,9 |
Допълнителна информация след влизане
|
|
M05L22
Торсионна пружина от 1.4310 d=0,5 Di=5,9 n=5,5 |
0,09 | 25 | изп. 1, схема C | 0,5 | 19,63 | 5,5 | 5,9 |
Допълнителна информация след влизане
|
|
M05L23
Торсионна пружина от 1.4310 d=0,5 Di=5,9 n=5,75 |
0,09 | 25 | изп. 1, схема D | 0,5 | 19,63 | 5,75 | 5,9 |
Допълнителна информация след влизане
|
