NS-A

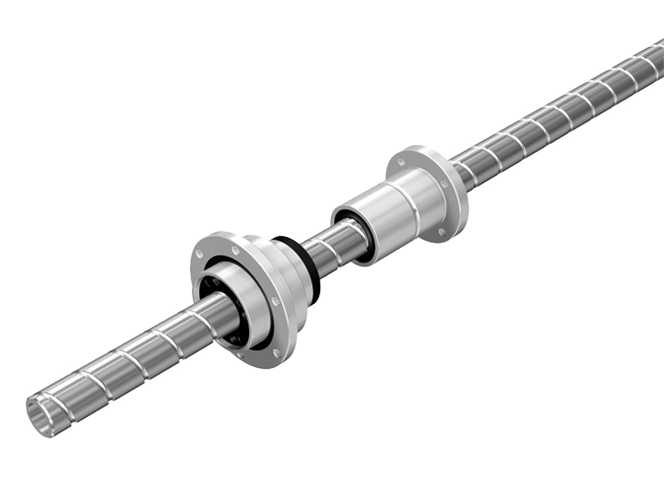

Сачмено-винтова двойка тип NS-A
Сачмено-винтова двойка тип NS-A

Описание

Тип NS-A е компактна и високопрецизна система тип „Ball Screw / Ball Spline“ (винт + шлиц в един вал).

Тя е предназначена за машини, при които е необходимо едновременно линейно и въртеливо движение, като всичко е интегрирано в един механизъм.

NS-A комбинира две функции в една конструкция:

  • сачмен винт (Ball Screw) → осигурява прецизно линейно движение
  • сачмен шлиц (Ball Spline) → позволява въртене или контролирана ротация

Основни конструктивни характеристики:

  • два профила на един вал (винтов + шлицов канал)
  • две отделни гайки в един модул
  • вградени опорни лагери в гайките за по-висока твърдост
  • предварително натягане (preload) за минимален луфт
  • компактна „rotary nut“ конструкция
  • подходяща за висока точност на позициониране
  • DN стойност около 70 000

Серията се предлага с диаметри на вала приблизително:

  • 8, 10, 16, 20, 25, 32 и 40 mm
Към техническата информация и документи
Допълнителна информация след влизане
Вход

Имате въпроси? Ние сме на разположение!

Румен Миразчийски

Румен Миразчийски

Продуктов мениджър

+35932349867 +359885131001 rumen.mirazchiyski@hennlich.bg

Документи

NS-A.pdf 747 KB

Предимства

1. Комбинирано движение в един вал

  • NS-A позволява едновременно:
  • линейно движение
  • ротация

Това елиминира нуждата от отделни механизми и опростява конструкцията.

2. Компактност

  • Интеграцията на:
  • винт + шлиц + лагери

води до значително по-малка и по-лека система спрямо отделни решения.

3. Висока точност

  • предварително натягане (preload)
  • минимален или нулев луфт в ротационната част
  • много добра повторяемост при позициониране

4. Висока твърдост

  • вградени опорни лагери в гайките
  • устойчивост на комбинирани натоварвания (осово + моментно)

5. Плавно и стабилно движение

  • ниско триене (търкаляне на сачми)
  • стабилно поведение при високи скорости
  • по-ниски вибрации спрямо класически системи

6. Гъвкавост на движението

  • Една система може да реализира:
  • линейно движение
  • въртене
  • комбинирано (спираловидно) движение

Това е особено ценно при роботизирани и 5-осови системи.

Области на приложение

Тип NS-A се използва в системи, където е необходимо комбинирано движение (линейно + ротационно):

1. Роботика

  • манипулатори с въртене и преместване
  • pick-and-place системи
  • захващащи глави

2. Машиностроене

  • специализирани CNC оси
  • 5-осови или многофункционални механизми
  • прецизни позициониращи системи

3. Автоматизация

  • монтажни станции
  • системи за завъртане на детайли по време на преместване
  • синхронизирани транспортни оси

4. Прецизна индустрия

  • електронно производство
  • оптични системи
  • полупроводникови машини
