NS-V
Описание

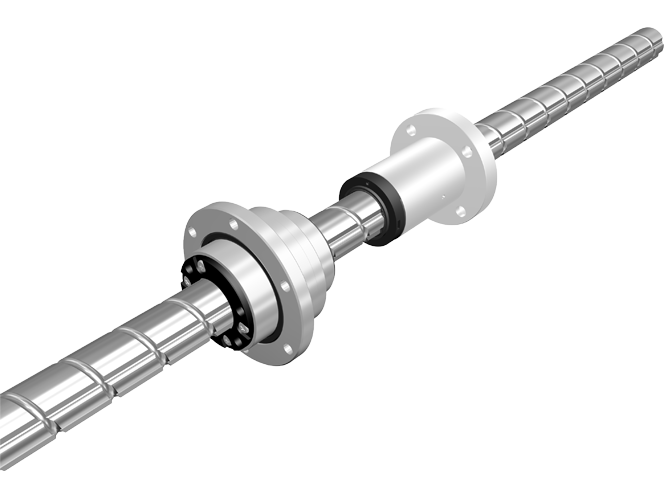

Тип NS-V е нискоинерционна комбинирана система Ball Screw / Ball Spline, която съчетава функциите на сачмен винт и сачмен шлиц в един вал.
Разработена специално за високоскоростни автоматизирани системи и роботи, при които са необходими едновременно линейно и въртеливо движение, ниска маса на подвижните части и кратки работни цикли.
NS-V включва:
- един вал с пресичащи се канали за сачмен винт и сачмен шлиц.
- отделна винтова гайка и отделна шлицова гайка.
- вградени опорни лагери директно в гайките.
- конструкция тип Rotary Nut.
- голяма стъпка на винта (Large Lead) за високи скорости.
- изпълнение без предварително натягане (No Preload).
- компактна и олекотена конструкция с нисък инерционен момент.
Серията се предлага с диаметри на вала:
- 16 mm, 20 mm и 25 mm, а максималната DN стойност достига 100 000
Типични модели са:
- NS1616V
- NS2020V
- NS2525V
Принцип на работа
Подобно на останалите Ball Screw/Spline системи на THK, NS-V позволява три вида движение чрез управление на двете гайки:
1. Линейно движение
- валът се премества по оста си без въртене.
2. Ротационно движение
- валът се върти около собствената си ос без линейно преместване.
3. Спираловидно движение
- едновременно линейно и въртеливо движение.
Имате въпроси? Ние сме на разположение!
Области на приложение
Тип NS-V е предназначена за машини, при които се комбинират линейни и въртеливи движения:
1. Роботика
- SCARA роботи;
- хоризонтални шарнирни роботи;
- роботизирани манипулатори;
- високоскоростни pick-and-place системи.
2. Автоматизация
- монтажни линии;
- автоматични товарачи;
- позициониращи устройства;
- транспортни системи.
3. Машиностроене
- автоматични сменници на инструменти (ATC);
- специализирани CNC механизми;
- комбинирани оси с линейно и въртеливо движение.
Предимства
1. Ниска инерция
- основното предимство на NS-V е ниската маса на подвижните компоненти. Това позволява по-бързо ускорение и спиране на системата.
2. По-висока производителност
- ниската инерция намалява времето за цикъл на оборудването и увеличава производителността на роботизираните системи.
3. Комбиниране на две функции в един механизъм
- Един модул осигурява:
- линейно движение;
- въртеливо движение;
- спираловидно движение.
Това намалява броя на компонентите и опростява конструкцията.
4. Компактни размери
- интегрирането на винта, шлица и лагерите в един модул спестява монтажно пространство и намалява общото тегло на машината.
5. Висока точност на позициониране
- сачмено-винтовата част осигурява прецизно линейно позициониране, а шлицовата част позволява точно управление на въртенето.
6. Висока твърдост
- вградените опорни лагери осигуряват стабилна опора на вала и добра устойчивост на комбинирани натоварвания.
7. Плавна и тиха работа
- търкалящият контакт между сачмите и каналите намалява триенето, шума и вибрациите.
