Описание
PS1 е проектиран като стандартен прътов уплътнител за пневматични системи. Профилът е оптимизиран за постигане на максимална херметичност и отлични експлоатационни характеристики.
Имате въпроси? Ние сме на разположение!

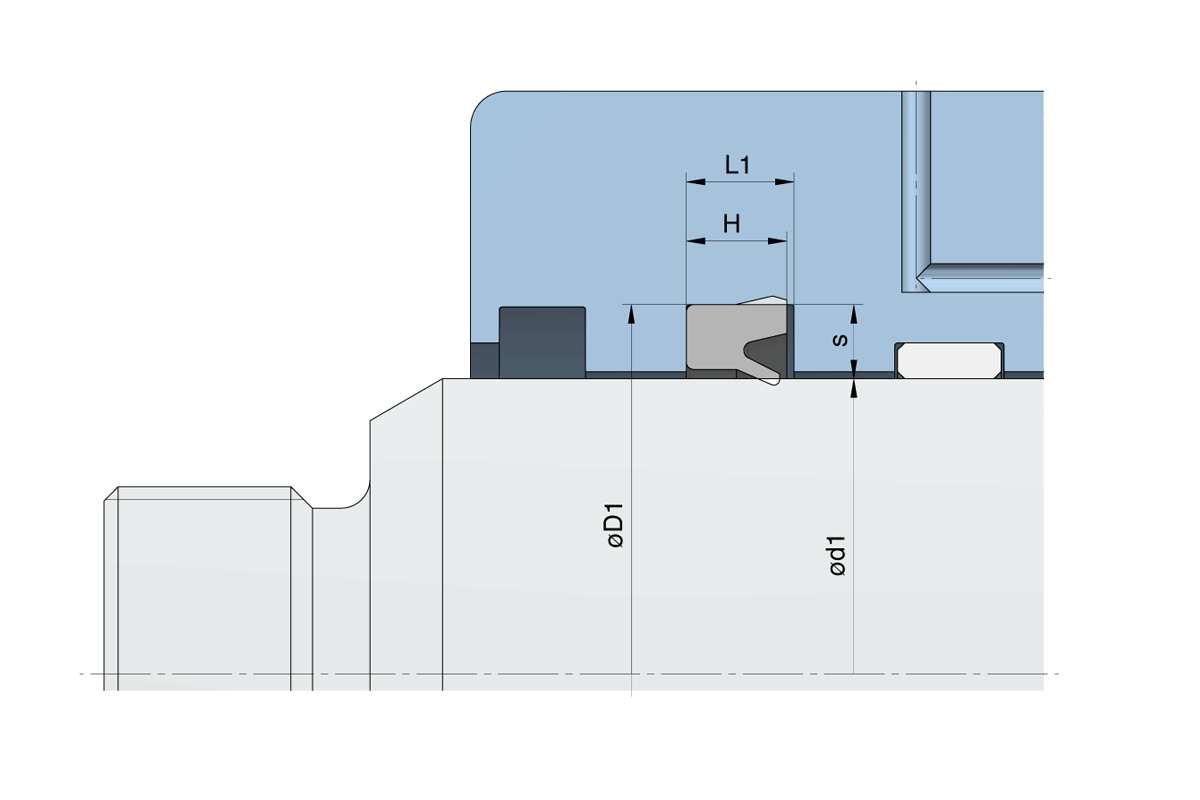

| Артикулен номер | Вътрешен диам. ød1 (mm) | Външен диам. øD1 (mm) | Ширина на монтажния канал L1 (mm) | Тип | |
|---|---|---|---|---|---|
|
003006025-0382PS1
Pneumatik-Polyurethan-Nutring PS1-3x6x2,5 (L1=3) |
3 | 6 | 3 | PS1 |
Допълнителна информация след влизане
|
|
004008030-0382PS1
Pneumatik-Polyurethan-Nutring PS1-4x8x3 (L1=3,5) |
4 | 8 | 3,5 | PS1 |
Допълнителна информация след влизане
|
|
005009025-0382PS1
Pneumatik-Polyurethan-Nutring PS1-5x9x2,5 (L1=3) |
5 | 9 | 3 | PS1 |
Допълнителна информация след влизане
|
|
006010030-0382PS1
Pneumatik-Polyurethan-Nutring PS1-6x10x3 (L1=3,5) |
6 | 10 | 3,5 | PS1 |
Допълнителна информация след влизане
|
|
006011030-0382PS1
Pneumatik-Polyurethan-Nutring PS1-6x11x3 (L1=3,5) |
6 | 11 | 3,5 | PS1 |
Допълнителна информация след влизане
|
|
006012040-0382PS1
Pneumatik-Polyurethan-Nutring PS1-6x12x4 (L1=4,5) |
6 | 12 | 4,5 | PS1 |
Допълнителна информация след влизане
|
|
007013040-0382PS1
Pneumatik-Polyurethan-Nutring PS1-7x13x4 (L1=4,5) |
7 | 13 | 4,5 | PS1 |
Допълнителна информация след влизане
|
|
007014035-0382PS1
Pneumatik-Polyurethan-Nutring PS1-7x14x3,5 (L1=4) |
7 | 14 | 4 | PS1 |
Допълнителна информация след влизане
|
|
008014040-0382PS1
Пневматичен PU уплътнител PS1-8x14x4 (L1=4,5) PU90 |
8 | 14 | 4,5 | PS1 |
Допълнителна информация след влизане
|
|
008014045-0382PS1
Pneumatik-Polyurethan-Nutring PS1-8x14x4,5 (L1=5) |
8 | 14 | 5 | PS1 |
Допълнителна информация след влизане
|
|
008016045-0382PS1
Pneumatik-Polyurethan-Nutring PS1-8x16x4,5 (L1=5) |
8 | 16 | 5 | PS1 |
Допълнителна информация след влизане
|
|
010016045-0382PS1
Pneumatik-Polyurethan-Nutring PS1-10x16x4,5 (L1=5) |
10 | 16 | 5 | PS1 |
Допълнителна информация след влизане
|
Области на приложение
PS1 се отличава със специално проектирана обла асиметрична устна, която осигурява добро уплътняване при сух ход и лошо смазване. Стандартно се изработва от полиуретан с твърдост 90 ShA, като по запитване е възможно изпълнение с твърдост 93 ShA.
Препоръчителни работни условия
температура | v max. [m/s] | P max. [bar] |
-30°C до +90°C | <1 | <20 |
Предимства
Пневматичните К-маншети PS1 са се доказали като здрави и надеждни уплътнители за пневматични цилиндри. Дизайнът на динамичната устна в комбинация със специално разработения полиуретан осигурява екстремна издръжливост на термични натоварвания, добра гъвкавост и ниска остатъчна деформация. Дори в приложения с недобро смазване и сух ход, силата на триене остава ниска, което осигурява добро уплътняване за дълъг период от време. Стандартно PS1 се изработва от полиуретан с твърдост 90 Shore A, но може да се достави и от по-меки материали. Възможна е изработка на профила по зададени индивидуални размери.
