Описание

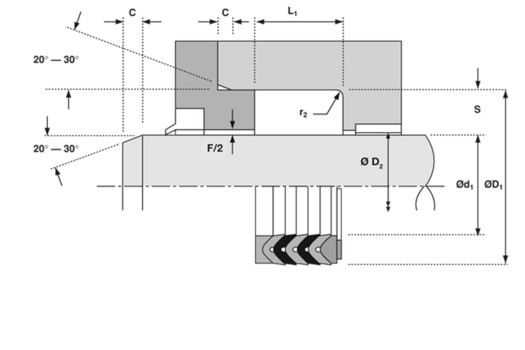

S11 са проектирани като съставен прътов уплътнител за среднотежки натоварвания. Състои се от мъжки и женски адаптер, между които са разположени 5 бр. V-образни пръстени.
Имате въпроси? Ние сме на разположение!
| Артикулен номер | Вътрешен диам. ød1 (mm) | Външен диам. øD1 (mm) | Ширина на монтажния канал L1 (mm) | Тип | |
|---|---|---|---|---|---|
|
2196650
Пакетен уплътнител NBR/текстил S11-150x170x40 |
150 | 170 | 40 | S11 |
Допълнителна информация след влизане
|
|
2196750
Пакетен уплътнител NBR/текстил S11-160x180x40 |
160 | 180 | 40 | S11 |
Допълнителна информация след влизане
|
|
2196850
Пакетен уплътнител NBR/текстил S11-180x200x40 |
180 | 200 | 40 | S11 |
Допълнителна информация след влизане
|
|
2196950
Пакетен уплътнител NBR/текстил S11-200x220x40 |
200 | 220 | 40 | S11 |
Допълнителна информация след влизане
|
|
4198950
Пакетен уплътнител NBR/текстил S11-25x37x22,5 |
25 | 37 | 22,5 | S11 |
Допълнителна информация след влизане
|
|
4199050
Пакетен уплътнител NBR/текстил S11-50x65x22,5 |
50 | 65 | 22,5 | S11 |
Допълнителна информация след влизане
|
|
4199250
Пакетен уплътнител NBR/текстил S11-140x155x34 |
140 | 155 | 34 | S11 |
Допълнителна информация след влизане
|
|
4201750
Пакетен уплътнител NBR/текстил S11-20x30x18,5 |
20 | 30 | 18,5 | S11 |
Допълнителна информация след влизане
|
|
4202050
Пакетен уплътнител NBR/текстил S11-28x40x22,5 |
28 | 40 | 22,5 | S11 |
Допълнителна информация след влизане
|
|
4202150
Пакетен уплътнител NBR/текстил S11-30x42x22,5 |
30 | 42 | 22,5 | S11 |
Допълнителна информация след влизане
|
|
4202250
Пакетно уплътн. - NBR-Gewebe S11-32x44x22,5 |
32 | 44 | 22,5 | S11 |
Допълнителна информация след влизане
|
|
4202350
Пакетно уплътн. - NBR-Gewebe S11-35x47x22,5 |
35 | 47 | 22,5 | S11 |
Допълнителна информация след влизане
|
Монтаж
Каналът (жлебът) трябва да е чист, без стружки, ръбове или замърсявания. Проверяват се: диаметър, дълбочина, радиуси на ръбовете като всички остри ръбове по пътя на монтажа е необходимо да се скосят или заоблят. Не се допуска пречупване или усукване. Необходимо е смазване. При правилен монтаж, уплътнителят лежи равномерно в канала, не стърчи и не е усукан. Препоръчваме бавен старт при първоначално движение.
Области на приложение
Условия на експлоатация
температурен обхват | v max. [m/s] | P max. [bar] |
-30°C / +100°C | 0,15 | 400 bar |
-30°C / +100°C | 0,3 | 250 bar |
Предимства
Съставните уплътнители S11, наричани още шевронни пакети осигуряват продължителна издръжливост при тежки условия, като напр. пикове в налягането, вибрации и известна несъосност. Мъжкият адаптер е снабден с канали в едната си част, за да осигури равномерно разпределяне на налягането. Обикновено се изработва от полиацетал, но при някои от по-големите размери се изисква да е от гума/текстил. Женският адаптер поддържа и предпазва V-образните пръстени от екструдиране като при високи налягания действа като вторичен уплътнител. V-пръстените са от NBR/текстил и изцяло от еластомер, като се редуват в строга конфигурация. По този начин се позволява преодоляване на големи хлабини, които са предизвикателство при по-старите машини. Възможността за индивидуални размери и срязана версия за бърз и лесен монтаж добавят допълнителна стойност към вече доказалия се в хидравличните системи уплътнител S11.
