Описание
S610 са разработени като прътови уплътнители за тесни канали в леки и среднотежки приложения. Допълнителната устна по вътрешния диаметър подпомага стабилността на уплътнителя и увеличава износоустойчивостта му.
Имате въпроси? Ние сме на разположение!

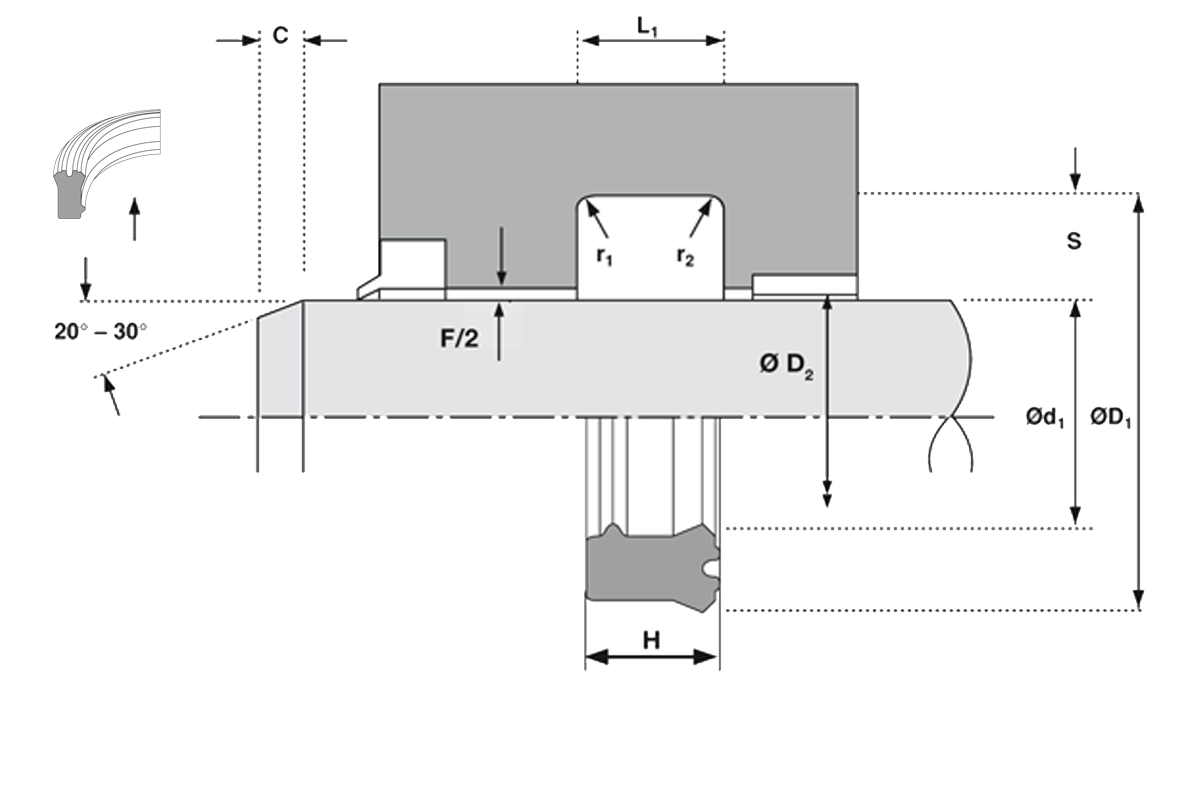

| Артикулен номер | Ширина на монтажния канал L1 (mm) | Вътрешен диам. ød1 (mm) | Външен диам. øD1 (mm) | Тип | |
|---|---|---|---|---|---|
|
4299000
К-маншет-компакт-Hythane S610-25x33x9 |
9 | 25 | 33 | S610 |
Допълнителна информация след влизане
|
|
4299100
К-маншет-компакт-Hythane S610-50x58x9 |
9 | 50 | 58 | S610 |
Допълнителна информация след влизане
|
|
4299200
К-маншет-компакт-Hythane S610-60x68x9 |
9 | 60 | 68 | S610 |
Допълнителна информация след влизане
|
|
4299300
К-маншет-компакт-Hythane S610-35x45x11 |
11 | 35 | 45 | S610 |
Допълнителна информация след влизане
|
|
4299400
К-маншет-компакт-Hythane S610-36x46x11 |
11 | 36 | 46 | S610 |
Допълнителна информация след влизане
|
|
4301700
К-маншет-компакт-Hythane S610-35x43x7 (S15) |
7 | 35 | 43 | S610 |
Допълнителна информация след влизане
|
|
4301800
К-маншет-компакт-Hythane S610-40x48x9 |
9 | 40 | 48 | S610 |
Допълнителна информация след влизане
|
|
4303200
К-маншет-компакт-Hythane S610-60x70x8 (S15) |
8 | 60 | 70 | S610 |
Допълнителна информация след влизане
|
|
4307500
К-маншет-компакт-Hythane S610-20x28x7 |
7 | 20 | 28 | S610 |
Допълнителна информация след влизане
|
|
4307700
К-маншет-компакт-Hythane S610-28x36x9 |
9 | 28 | 36 | S610 |
Допълнителна информация след влизане
|
|
4308000
К-маншет-компакт-Hythane S610-36x44x9 |
9 | 36 | 44 | S610 |
Допълнителна информация след влизане
|
|
4308100
К-маншет-компакт-Hythane S610-45x53x9 |
9 | 45 | 53 | S610 |
Допълнителна информация след влизане
|
Монтаж
Каналът (жлебът) трябва да е чист, без стружки, ръбове или замърсявания. Проверяват се: диаметър, дълбочина, радиуси на ръбовете като всички остри ръбове по пътя на монтажа е необходимо да се скосят или заоблят. Не се допуска пречупване или усукване. При правилен монтаж, уплътнителят лежи равномерно в канала, не стърчи и не е усукан. Препоръчваме бавен старт при първоначално движение.
Области на приложение
Условия на експлоатация
температурен обхват | v max. [m/s] | P max. [bar] |
-45°C / +80°C | 0,15 | 400 |
-45°C / +80°C | 0,5 | 280 |
-45°C / +110°C | 0,15 | 350 |
-45°C / +110°C | 0,5 | 250 |
Предимства
S610 намират често приложение при телескопичните и компактни цилиндри в мобилната хидравлика и селскостопанската техника. Допълнителната по вътрешния диаметър на уплътнителя постига ниско триене и добро поведение при износване.S610 е отличен избор и при ниско налягане, тъй като компактната форма на устната свежда течовете до минимум. Във всеки случай обаче, триенето при свободен ход е по-високо отколкото при S610. Специално разработеният полиуретан
Hythane 181® осигурява екстремна издръжливост на термични натоварвания, ниска остатъчна деформация и добра гъвкавост при отрицателни температури.
