Описание

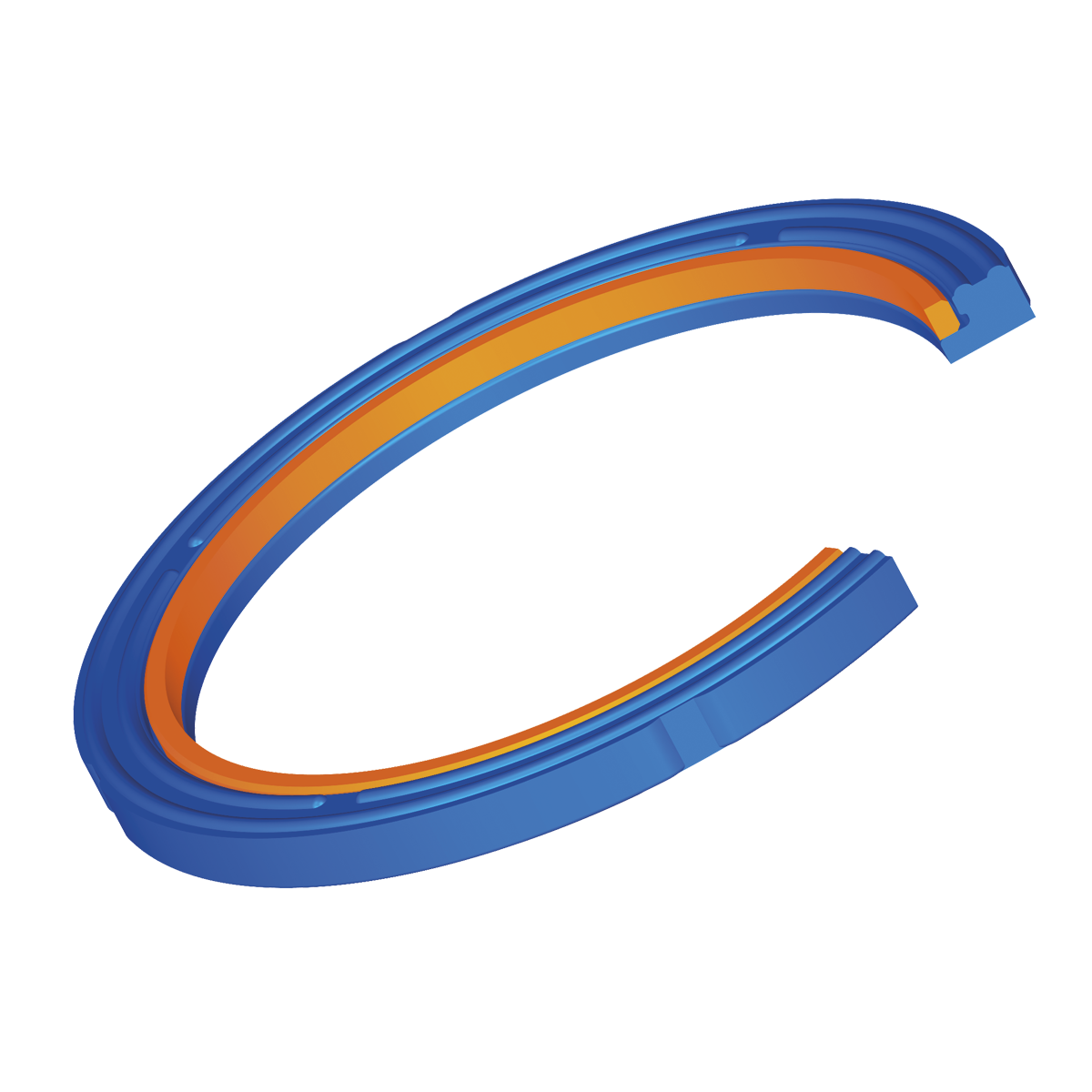

S653 са разработени като буферно уплътнение, предназначено за тандемна употреба с прътови уплътнители, като S605, S663 или S621/S652. Оборудвани са с твърд ацетален опорен пръстен, който осигурява максимална устойчивост на екструдиране по време на пикове на налягането, предпазва уплътнението надолу по веригата от пикове на налягането при екстремни приложения и позволява относително големи уплътнителни хлабини.
Имате въпроси? Ние сме на разположение!
| Артикулен номер | Вътрешен диам. ød1 (mm) | Тип | Ширина на монтажния канал L1 (mm) | Външен диам. øD1 (mm) | |
|---|---|---|---|---|---|
|
4403210
Буферно уплътнение-Hythane S653-50x65,5x6,3 ISO |
50 | S653 | 6,3 | 65,5 |
Допълнителна информация след влизане
|
|
4403310
Буферно уплътнение-Hythane S653-55x70,5x6,3 |
55 | S653 | 6,3 | 70,5 |
Допълнителна информация след влизане
|
|
4403410
Буферно уплътнение-Hythane S653-60x75,5x6,3 |
60 | S653 | 6,3 | 75,5 |
Допълнителна информация след влизане
|
|
4523710
Буферно уплътнение-Hythane S653-90x105,5x6,3 ISO |
90 | S653 | 6,3 | 105,5 |
Допълнителна информация след влизане
|
|
4575510
Буферно уплътнение-Hythane S653-45x56x4,2-LR ISO |
45 | S653 | 4,2 | 56 |
Допълнителна информация след влизане
|
|
4705710
Буферно уплътнение-Hythane S653-215x236x8,1 |
215 | S653 | 8,1 | 236 |
Допълнителна информация след влизане
|
|
4742110
Буферно уплътнение-Hythane S653-65x80,5x6,3 |
65 | S653 | 6,3 | 80,5 |
Допълнителна информация след влизане
|
|
4742310
Буферно уплътнение-Hythane S653-70x85,5x6,3 ISO |
70 | S653 | 6,3 | 85,5 |
Допълнителна информация след влизане
|
|
4742410
Буферно уплътнение-Hythane S653-75x90,5x6,3 |
75 | S653 | 6,3 | 90,5 |
Допълнителна информация след влизане
|
|
4742510
Буферно уплътнение-Hythane S653-80x95,5x6,3 ISO |
80 | S653 | 6,3 | 95,5 |
Допълнителна информация след влизане
|
|
4742610
Буферно уплътнение-Hythane S653-85x100,5x6,3 |
85 | S653 | 6,3 | 100,5 |
Допълнителна информация след влизане
|
|
4742810
Буферно уплътнение-Hythane S653-95x110,5x6,3 |
95 | S653 | 6,3 | 110,5 |
Допълнителна информация след влизане
|
Монтаж
S653 wird aus der hochflexiblen Hythane-Qualität gespritzt. Das ermöglicht ein problemloses Einschnappen in geschlossene Nuten.
Beschädigungen durch Deformationen, wie sie dabei bei PTFE-Dichtungen vorkommen können,
gibt es bei S653/S660 nicht. Auch das nachträgliche Kalibrieren entfällt.
Области на приложение
Условия на експлоатация
´v´max. | темпертурна област | температурна област |
m/s | -45°C / +80°C | -45°C / +110°C |
1 | P max. - 350 bar | P max. - 350 bar |
0,5 | P max. - 700 bar | P max. - 500 bar |
Предимства
S653/S660 функционират подобно на възвратен клапан. Благодарение на специалния си дизайн са способни да връщат обратно в системата всяко налягане, което може да се натрупа между първичното и буферното уплътнение. Това предпазва вторичното уплътнение от високо налягане, като същевременно осигурява адекватно смазване.
