Описание

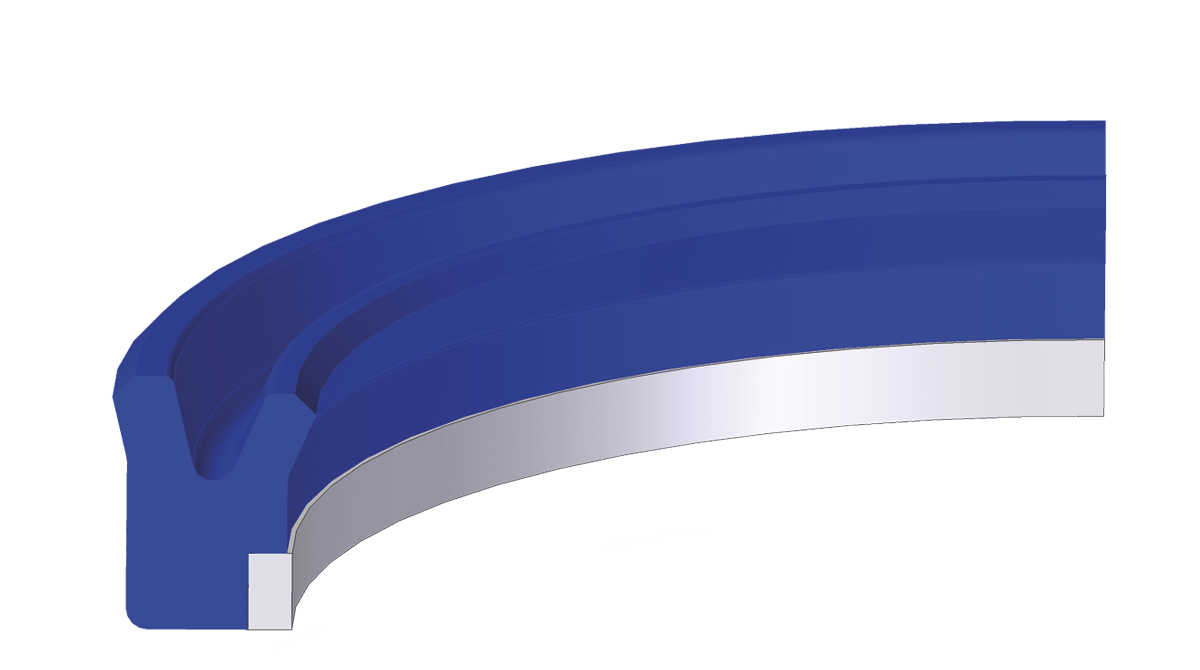

S662 са отлична комбинация от доказал се уплътнителен профил от Hythane с опорен пръстен, интегриран в задната част на уплътнителя.
Имате въпроси? Ние сме на разположение!
| Артикулен номер | Вътрешен диам. ød1 (mm) | Тип | Ширина на монтажния канал L1 (mm) | Външен диам. øD1 (mm) | |
|---|---|---|---|---|---|
|
4374310
К-маншет-Hythane S662 - 115x140x16 |
115 | S662 | 16 | 140 |
Допълнителна информация след влизане
|
|
4374510
К-маншет-Hythane S662-135x160x19 |
135 | S662 | 19 | 160 |
Допълнителна информация след влизане
|
|
4430410
К-маншет-Hythane S662-40x48x7 |
40 | S662 | 7 | 48 |
Допълнителна информация след влизане
|
|
4430510
К-маншет-Hythane S662-50x60x8 |
50 | S662 | 8 | 60 |
Допълнителна информация след влизане
|
|
4430610
К-маншет-Hythane S662-55x63x8 |
55 | S662 | 8 | 63 |
Допълнителна информация след влизане
|
|
4430710
К-маншет - Hythan S662-60x70x8 |
60 | S662 | 8 | 70 |
Допълнителна информация след влизане
|
|
4465110
К-маншет-Hythane S662-45x53x6,3 |
45 | S662 | 6,3 | 53 |
Допълнителна информация след влизане
|
|
4527910
К-маншет-Hythane S662-20x32x7 |
20 | S662 | 7 | 32 |
Допълнителна информация след влизане
|
|
4781610
К-маншет-Hythane S662-60x70x13 |
60 | S662 | 13 | 70 |
Допълнителна информация след влизане
|
|
4787211
К-маншет-Hythane S662-105x120x16 |
105 | S662 | 16 | 120 |
Допълнителна информация след влизане
|
|
4787310
К-маншет-Hythane S662-60x70x11 |
60 | S662 | 11 | 70 |
Допълнителна информация след влизане
|
|
4852010
К-маншет-Hythane S662-60x70x7 |
60 | S662 | 7 | 70 |
Допълнителна информация след влизане
|
Монтаж
Каналът (жлебът) трябва да е чист, без стружки, ръбове или замърсявания. Проверяват се: диаметър, дълбочина, радиуси на ръбовете като всички остри ръбове по пътя на монтажа е необходимо да се скосят или заоблят. Не се допуска пречупване или усукване. При правилен монтаж, уплътнителят лежи равномерно в канала, не стърчи и не е усукан. Препоръчваме бавен старт при първоначално движение.
Области на приложение
Условия на експлоатация
температурен обхват | v max. [m/s] | P max. [bar] |
-45°C / +80°C | 0,5 | 400 (700*) |
-45°C / +80°C | 1 | 280 (350*) |
-45°C / +110°C | 0,5 | 350 (500*) |
-45°C / +110°C | 1 | 250 (320 |
* По-високите стойности важат при комбинация с опорен пръстен от ацетал – зависими са
също и от размера на маншета.
Предимства
S662 комбинира висока уплътнителна производителност, дори в диапазони на ниско налягане, осигурява ниско триене и работа без залепване и приплъзване. Освен това, изборът на материал за опорния пръстен позволява работа с големи уплътнителни хлабини и/или високи налягания.
