Описание

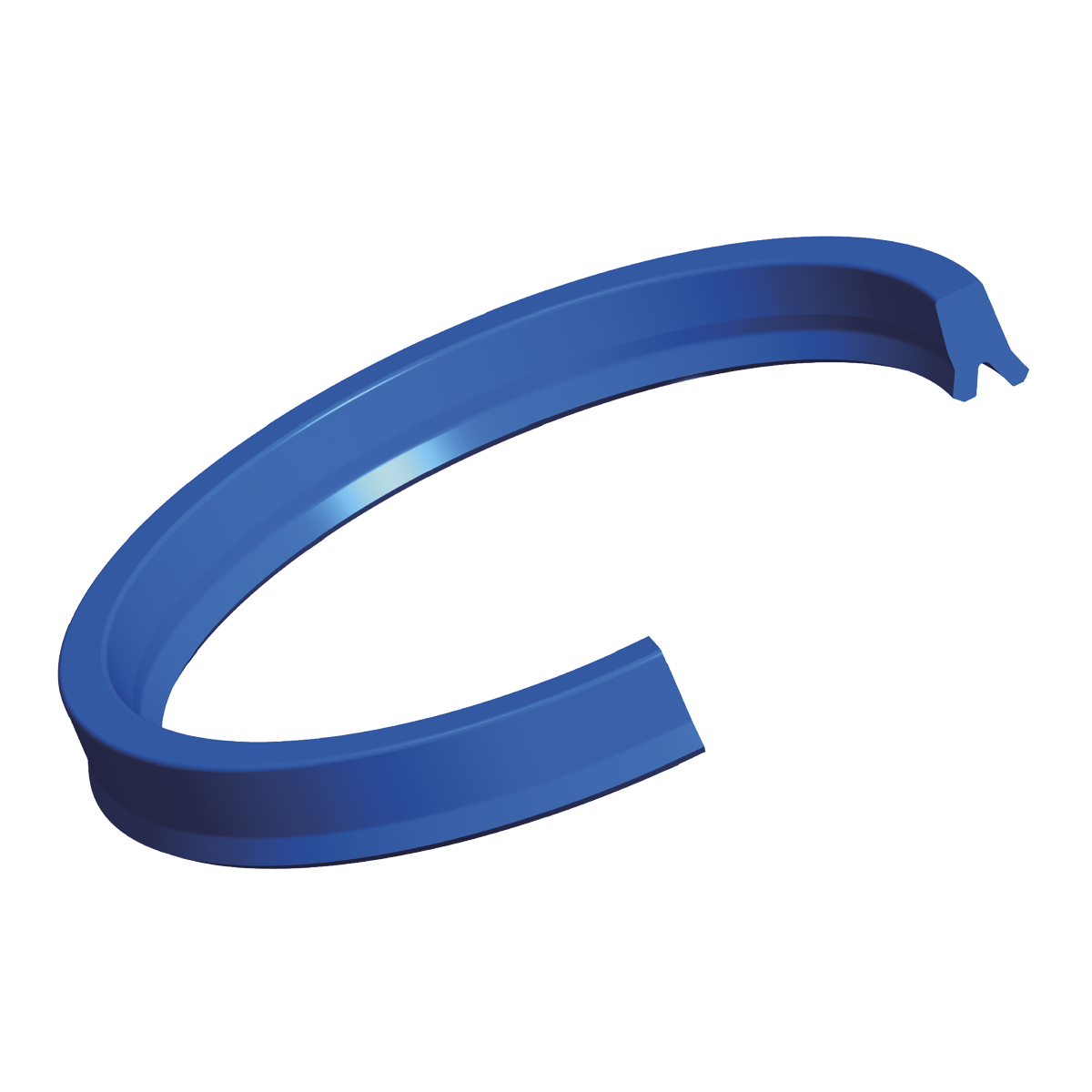

S663 К-маншетите са разработени като прътови уплътнители за леки и среднотежки приложения . Размерът им е увеличен по външния диаметър, за да се осигури стабилно прилягане към канала. Наличието на скосяване по вътрешния диаметър осигурява отлично динамично уплътняване и превъзходно обратно подаване дори при цилиндри с дълга тръба.
Имате въпроси? Ние сме на разположение!
| Артикулен номер | Вътрешен диам. ød1 (mm) | Външен диам. øD1 (mm) | Ширина на монтажния канал L1 (mm) | Тип | |
|---|---|---|---|---|---|
|
4372600
К-маншет-Hythane S663-S-73x94x16 |
73 | 94 | 16 | S663 |
Допълнителна информация след влизане
|
|
4553400
К-маншет-Hythane S663-40x50x11 |
40 | 50 | 11 | S663 |
Допълнителна информация след влизане
|
|
4726000
К-маншет-Hythane S663-26x36x11 |
26 | 36 | 11 | S663 |
Допълнителна информация след влизане
|
|
4726200
К-маншет-Hythane S663-36x44x9 |
36 | 44 | 9 | S663 |
Допълнителна информация след влизане
|
|
4726300
К-маншет-Hythane S663-45x55x11 |
45 | 55 | 11 | S663 |
Допълнителна информация след влизане
|
|
4726400
К-маншет-Hythane S663-50x60x8 |
50 | 60 | 8 | S663 |
Допълнителна информация след влизане
|
|
4726500
К-маншет-Hythane S663-56x66x11 |
56 | 66 | 11 | S663 |
Допълнителна информация след влизане
|
|
4726600
К-маншет-Hythane S663-60x70x11 |
60 | 70 | 11 | S663 |
Допълнителна информация след влизане
|
|
4726700
К-маншет-Hythane S663-65x80x13 |
65 | 80 | 13 | S663 |
Допълнителна информация след влизане
|
|
4761400
К-маншет-Hythane S663-80x90x13 |
80 | 90 | 13 | S663 |
Допълнителна информация след влизане
|
|
4764500
К-маншет-Hythane S663-24x34x8,5 |
24 | 34 | 8,5 | S663 |
Допълнителна информация след влизане
|
|
4787400
К-маншет-Hythane S663-50x57x10 |
50 | 57 | 10 | S663 |
Допълнителна информация след влизане
|
Монтаж
Каналът (жлебът) трябва да е чист, без стружки, ръбове или замърсявания. Проверяват се: диаметър, дълбочина, радиуси на ръбовете като всички остри ръбове по пътя на монтажа е необходимо да се скосят или заоблят. Не се допуска пречупване или усукване. Необходимо е смазване. При правилен монтаж, уплътнителят лежи равномерно в канала, не стърчи и не е усукан. Препоръчваме бавен старт при първоначално движение.
Области на приложение
Условия на експлоатация
температурен обхват | v max. [m/s] | P max. [bar] |
-45°C / +80°C | 0,5 | 400 |
-45°C / +80°C | 1 | 280 |
-45°C / +110°C | 0,5 | 350 |
-45°C / +110°C | 1 | 250 |
Предимства
S663 се отличават с отлична еластичност при странични отклонения на пръта, ниско триене както и подобрено динамично уплътняване. Изчистеният дизайн гарантира лесен монтаж, а специално разработеният полиуретан Hythane 181® осигурява екстремна издръжливост на термични натоварвания, ниска остатъчна деформация и добра гъвкавост при отрицателни температури.
