SDA-VCZ
Описание

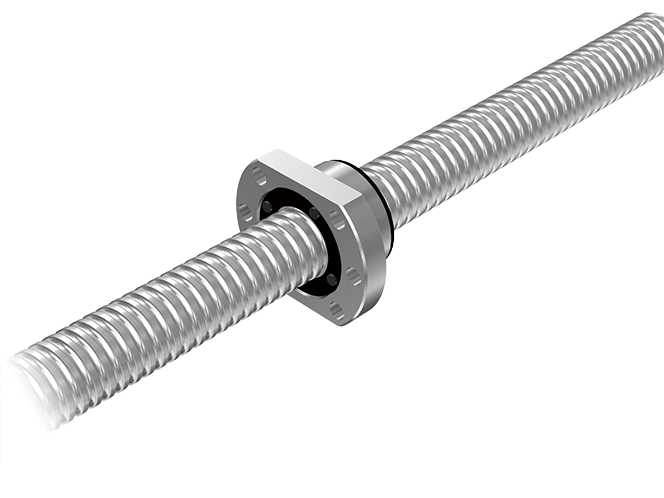

Тип SDA-VCZ е високоточна и високоскоростна сачмено-винтова двойка.
Тя е разработена съгласно стандартите ISO 3408 и е предназначена за приложения, изискващи висока динамика, компактни размери и прецизно позициониране.
SDA-VCZ представлява вариант с предварително обработени краища на винта и оптимизирана конструкция за лесен монтаж и висока експлоатационна надеждност.
SDA-VCZ се характеризира със:
- компактна гайка с намален външен диаметър.
- конструкция тип Full-Ball с висока товароносимост.
- предварително натягане (Preload), което намалява аксиалния луфт.
- тангенциална система за циркулация на сачмите, осигуряваща плавно движение.
- предварително обработени краища на винта за директен монтаж.
- изпълнения с големи ходове (Large Lead и Super Lead) за високи скорости на преместване.
Серията се предлага с различни диаметри и стъпки на винта, например:
- SDA1505VCZ
- SDA1510VCZ
- SDA1520VCZ
- SDA2005VCZ
- SDA2010VCZ
- SDA2020VCZ
- SDA2040VCZ
- SDA2060VCZ
В зависимост от необходимия ход и натоварване.
Имате въпроси? Ние сме на разположение!
Области на приложение
Тип SDA-VCZ намира широко приложение в:
1. CNC машини
- обработващи центри;
- високоскоростни фрезови машини;
- пробивни и шлифовъчни машини.
2. Индустриална автоматизация
- линейни оси;
- системи за автоматично позициониране;
- монтажни и производствени линии.
3. Роботизирани системи
- манипулатори;
- портални роботи;
- системи за бързо преместване.
4. Електронна и полупроводникова индустрия
- машини за монтаж на електронни компоненти;
- оборудване за производство на полупроводници;
- прецизни транспортни механизми.
Предимства
1. Висока скорост на работа
- благодарение на оптимизираната циркулация на сачмите серията достига до 5000 min⁻¹ и DN стойност около 100 000, което позволява високи скорости на линейно преместване.
2. Висока точност на позициониране
- предварителното натягане намалява или елиминира луфта, което осигурява висока повторяемост и прецизност при движение.
3. Компактна конструкция
- гайката е с намалени размери, което позволява използване в машини с ограничено монтажно пространство.
- при SDA външният диаметър на гайката може да бъде до 30% по-малък спрямо традиционни конструкции.
4. Стабилен въртящ момент
- тангенциалната система за връщане на сачмите поддържа равномерно натоварване и стабилна работа дори при продължителна експлоатация с висока скорост.
5. Лесен монтаж
- предварително обработените краища на винта намаляват необходимостта от допълнителна механична обработка и съкращават времето за монтаж.
6. Дълъг експлоатационен живот
- конструкцията осигурява добро разпределение на натоварването между сачмите, намалено триене и висока износоустойчивост при правилно смазване.
- общите предимства на предварително натегнатите сачмено-винтови двойки включват по-висока твърдост, по-малък луфт и по-дълъг експлоатационен живот.
