SDA-VZ

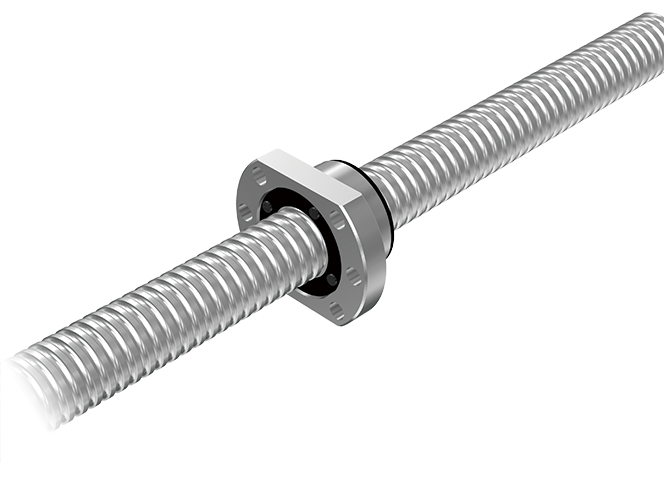

Сачмено-винтова двойка тип SDA-VZ
Описание
Тип SDA-VZ е компактна високоскоростна сачмено-винтова двойка, разработена съгласно стандартите ISO 3408 и DIN 69051.
Тя използва усъвършенствана система за циркулация на сачмите и конструкция тип Full-Ball, която осигурява висока точност, компактни размери и надеждна работа при високи скорости.
SDA-VZ се характеризира със:
- компактна гайка с намалени габарити.
- циркулация на сачмите с тангенциално поемане на сачмите, което подобрява плавността на движение.
- предварително натягане за повишена точност и твърдост.
- съответствие с международните стандарти ISO 3408 и DIN 69051.
- възможност за работа с големи ходове (large lead и super lead).
- предварително обработени краища на винта при някои изпълнения, което улеснява монтажа.
Диаметрите на винта са в диапазона:
- 10, 12, 14, 15, 16, 20, 25, 28, 31, 32, 36, 38, 40, 45 и 50 mm.
Допълнителна информация след влизане
Имате въпроси? Ние сме на разположение!
Области на приложение
Благодарение на високата си скорост и компактност, SDA-VZ се използва в:
1. CNC машини
- обработващи центри;
- фрезови машини;
- пробивни машини;
- машини за високоскоростна обработка.
2. Автоматизирани системи
- линейни задвижвания;
- роботизирани оси;
- системи за подаване и позициониране.
3. Електронна индустрия
- машини за производство на електронни компоненти;
- оборудване за полупроводниковата индустрия.
4. Прецизни механизми
- измервателни системи;
- оптични устройства;
- лабораторно оборудване.
Предимства
1. Изключително компактна конструкция
- външният диаметър на гайката е до 30% по-малък в сравнение с предишни конструкции на THK, което позволява по-компактни машинни решения.
2. Висока скорост
- конструкцията позволява работа при скорости до 5000 min⁻¹, като максималната DN стойност достига 100 000–130 000 за серията SDA-VZ.
- в резултат се постигат високи линейни скорости и производителност.
3. Висока точност на позициониране
- предварителното натягане намалява или елиминира луфта, което подобрява повторяемостта и точността на движение.
4. Плавно движение и ниски вибрации
- новата система за циркулация на сачмите осигурява стабилен въртящ момент и плавна работа дори при продължителна експлоатация с висока скорост.
5. Лесен монтаж
- налични са версии с фабрично обработени краища на винта, което намалява времето за монтаж и необходимостта от допълнителна механична обработка.
6. Дълъг експлоатационен живот
- конструкцията тип Full-Ball осигурява добро разпределение на натоварването и висока износоустойчивост при правилно смазване и поддръжка.
