Описание

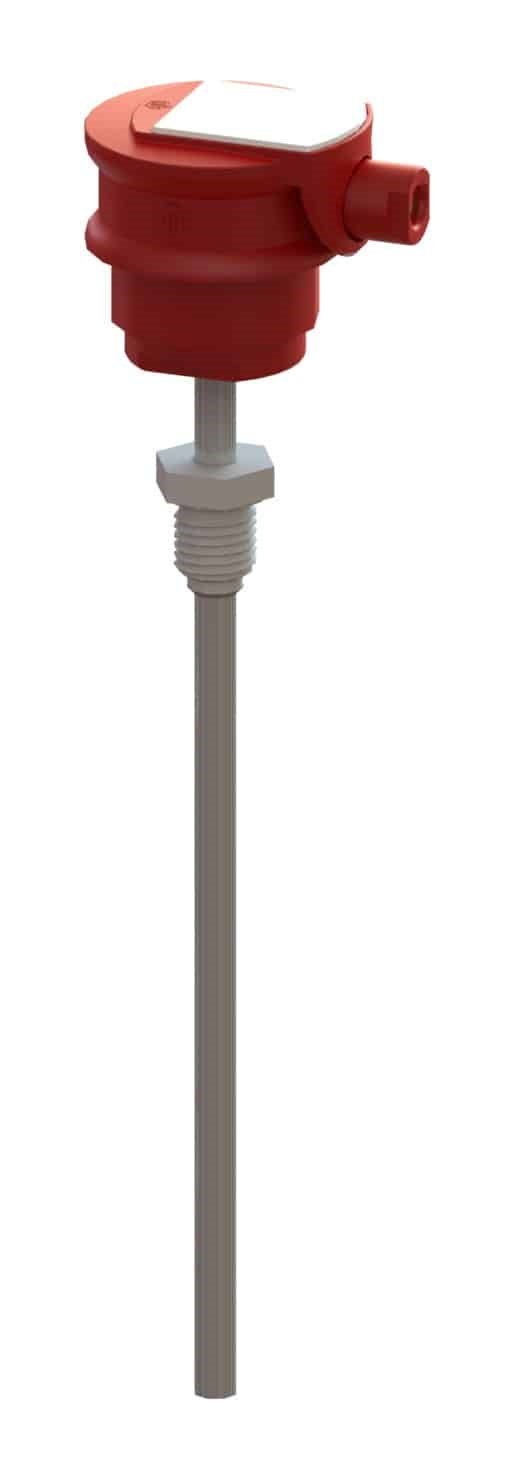

С температурна сонда и подходящ електронен блок можете да регулирате и контролирате температурата на вашите течности. Температурните сонди са оборудвани с Pt100 сензори.
Температурните сензори са предназначени за измерване на температурата на течности в резервоари и процеси. Измервателният преобразувател преобразува температурно зависимото съпротивление на Pt100 сензора в стандартен аналогов токов сигнал от 4 ... 20 mA.
Следните инструкции трябва да се спазват, за да се осигури правилна работа, експлоатационна надеждност и дълъг живот на сензора.
- Материалът на потапящата тръба за температурния сензор трябва да може да издържа на температурата и химическото въздействие на течността, която ще се следи.
- Работна температура: макс. 100 °C
- Корпусът на клемата и кабелът не трябва да влизат в директен контакт с течността или с горещи пари
| Артикулен номер | Присъединяване | Изпълнение | Идентификационен номер на сензора (Pc) | Чертеж номер | Дължина ( мм ) (mm) | Корпусна кутия | Материал - потопяем елемент | Обозначене - тип | |
|---|---|---|---|---|---|---|---|---|---|
| 3910070006 | mit Halter | Temperatur von -20°C bis +100°C | AK99/02252-20 | 800 | изпълнение с PG‑втулка | PVDF | TR-TF 80/PG-L/9 |
Допълнителна информация след влизане
|
|
| 3910230001 | Standard | 1 x PT100 | 2 | AK09/05241 | 300 | BC/L (PVDF) | PVDF | TF 02-30/BC-L/L |
Допълнителна информация след влизане
|
|
3910280001
Температурна сонда TF TF 02-30/LC-L |
Standard | 1 x PT100 | 2 | AK03/02215 | 300 | LL (PP) | PVDF | TF 02-30/LC-L |
Допълнителна информация след влизане
|
|
3910280002
Температурна сонда TF TF 02-50/LC-L |
Standard | 1 x PT100 | 2 | AK03/02215 | 500 | LL (PP) | PVDF | TF 02-50/LC-L |
Допълнителна информация след влизане
|
|
3910280003
Температурна сонда TF TF 02-80/LC-L |
Standard | 1 x PT100 | 2 | AK03/02215 | 800 | LL (PP) | PVDF | TF 02-80/LC-L |
Допълнителна информация след влизане
|
| 3910280010 | Gewindenippel | 1 x PT100 | 2 | AK03/05106-20 | 110 | LL (PP) | PVDF | TF 02-11/LC-L-L3/9 |
Допълнителна информация след влизане
|
| 3910280014 | Gewindenippel | 1 x PT100 | 2 | AK03/05106-20 | 100 | LL (PP) | PVDF | TF 02-10/LC-L-L3/9 |
Допълнителна информация след влизане
|
| 3910280029 | Standard | 1 x PT100 | 2 | AK03/02215 | 150 | LL (PP) | PVDF | TF 02-15/LC-L |
Допълнителна информация след влизане
|
|
3910285001
Температурна сонда TF TF 02-30/LC-L/L |
Standard | 1 x PT100 | 2 | AK03/02215 | 300 | LC/L (PVDF) | PVDF | TF 02-30/LC-L/L |
Допълнителна информация след влизане
|
|
3910285005
Температурна сонда TF TF 02-35/LC-L/L |
Standard | 1 x PT100 | 2 | AK03/02215 | 350 | LC/L (PVDF) | PVDF | TF 02-35/LC-L/L |
Допълнителна информация след влизане
|
|
3910290001
Temperaturfühler PT 100 TF 02-50/LC-L/L |
Standard | 1 x PT100 | 2 | AK03/02215 | 500 | LC/L (PVDF) | PVDF | TF 02-50/LC-L/L |
Допълнителна информация след влизане
|
Монтаж
За сензорите се предлагат различни опции за монтаж, като например държачи, резбовани нипели, завинтващи се фланци или заваръчни фланци.
Области на приложение
При галваничните процеси, прецизното измерване и контрол на температурите е от решаващо значение за последващото качество на обработваните изделия.
Поддържането на температурата на течността в резервоарите за съхранение в желания диапазон също така предотвратява отрицателни ефекти върху технологичните течности, като замръзване, кристализация и прекомерен вискозитет.
Следните функции трябва да бъдат внедрени:
- Контрол на температурата, за да се автоматизират технологичните стъпки (като поддържане на желаната технологична температура)
- Мониторинг на температурата, за да се избегнат евентуални повреди на процеса, технологичната течност (напр. повреди от прекомерни температури) и резервоара (напр. термични повреди)
С помощта на температурни сензори и подходящи електронни устройства, можете лесно и евтино да контролирате и наблюдавате температурата на течностите. Нашите температурни сензори се предлагат в следните версии:
- с твърди потапящи тръби, изработени от различни материали
- с гъвкава тръба, изработена от PFA Всички версии могат да бъдат оборудвани с един или два Pt100 елемента
Функцията на температурния сензор е резултат от интегрирания Pt100 сензорен елемент. Температурата се определя от температурно-зависимата промяна в електрическото съпротивление на Pt100 елемента. При 0°C, елементът има съпротивление точно 100 Ω. С повишаването на температурата, съпротивлението на елемента се променя правопропорционално на промяната в температурата. Подходящ електронен блок генерира нисък, постоянен ток през Pt100 елемента и измерва полученото напрежение върху елемента. Съпротивлението на елемента, и по този начин неговата температура, могат да бъдат определени с помощта на закона на Ом (R = U/I). Връзката между електронния блок и Pt100 елемента може да се осъществи с 2, 3 или 4 проводника. Предлагаме 4-проводни връзки, защото те позволяват компенсация на съпротивлението на свързващите проводници. Особено в случай на дълги проводници, резултатът от измерването може да бъде значително изкривен от съпротивлението на проводника. Следователно, свързването на температурни сензори към електроника не трябва да надвишава 50 м и трябва да се изпълнява обикновено с 3 или 4 проводника.
За по-големи дължини е възможно да се вмъкне температурен предавател със стандартен изходен сигнал от 4…20 mA.
Предимства
Предлагат се различни дължини и материали на потапящите тръби.
