Описание

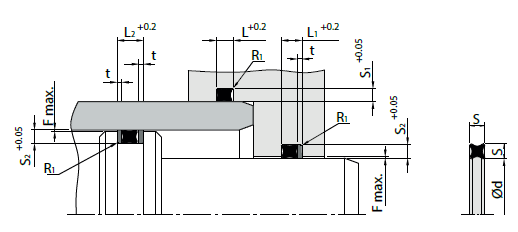

X-пръстените са симетрични двойнодействащи уплътнителни елементи. Действието и областите им на приложение са много сходни с тези на О-пръстените, но заради X-образното си квадратно напречно сечение, което осигурява стабилност и не позволява завъртане са предпочитани, особено в динамични приложения.
Допълнителна информация след влизане
Имате въпроси? Ние сме на разположение!
Филтър продукти
Филтър
| Артикулен номер | Материал | Сечение_s (mm) | Вътрешен диаметър_ød (mm) | |
|---|---|---|---|---|
|
000740102-42
X-пръстен 0,74x1,02 мат.FPM70 |
FPM70 | 1,02 | 0,74 |
Допълнителна информация след влизане
|
|
001070127-42
X-пръстен 1,07x1,27 мат.FPM70 |
FPM70 | 1,27 | 1,07 |
Допълнителна информация след влизане
|
|
001420152-42
X-пръстен 1,42x1,52 мат.FPM70 |
FPM70 | 1,52 | 1,42 |
Допълнителна информация след влизане
|
|
002000150-42
X-пръстен 2x1,5 мат.FPM70 |
FPM70 | 1,5 | 2 |
Допълнителна информация след влизане
|
|
002570178-42
X-пръстен 2,57x1,78 мат.FPM70 |
FPM70 | 1,78 | 2,57 |
Допълнителна информация след влизане
|
|
002900178-42
X-пръстен 2,9x1,78 мат.FPM70 |
FPM70 | 1,78 | 2,9 |
Допълнителна информация след влизане
|
|
004480178-42
X-пръстен 4,48x1,78 мат.FPM70 |
FPM70 | 1,78 | 4,48 |
Допълнителна информация след влизане
|
|
005230262-42
X-пръстен 5,23x2,62 мат.FPM70 |
FPM70 | 2,62 | 5,23 |
Допълнителна информация след влизане
|
|
005280178-42
X-пръстен 5,28x1,78 мат.FPM70 |
FPM70 | 1,78 | 5,28 |
Допълнителна информация след влизане
|
|
006020262-42
X-пръстен 6,02x2,62 мат.FPM70 |
FPM70 | 2,62 | 6,02 |
Допълнителна информация след влизане
|
|
006070178-42
X-пръстен 6,07x1,78 мат.FPM70 |
FPM70 | 1,78 | 6,07 |
Допълнителна информация след влизане
|
|
007520353-42
X-пръстен 7,52x3,53 мат.FPM70 |
FPM70 | 3,53 | 7,52 |
Допълнителна информация след влизане
|
Области на приложение
- Температурен обхват: -20°C до +200°C
- Раб. налягане при статично приложение (с опорен пръстен): max. 400 bar
- Раб. налягане при статично приложение (без опорен пръстен): max. 160 bar
- Раб. налягане при динамично приложение (с опорен пръстен): max. 160 bar
- Раб. налягане при динамично приложение (без опорен пръстен): max. 50 bar
Предимства
Х-пръстените са универсален уплътнителен елемент. Те не се усукват при възвратно-постъпателно движение, а четириустният им профил позволява равномерно разпределение на контактното налягането, с което се намалява възможността от протичане. Намират широко приложение като статичен уплътнител - при фланци, капаци, втулки, тръби и др., като динамичен - в бутала, пръти, шпиндели, въртящи се валове и др.
